MTL5516C Beralih Antarmuka Detektor Kedekatan Input NAMUR, Output Relai

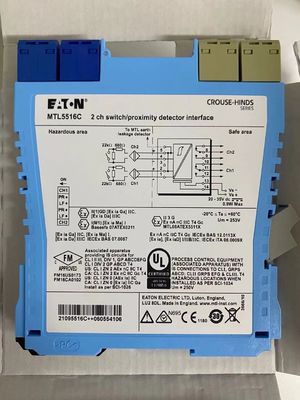

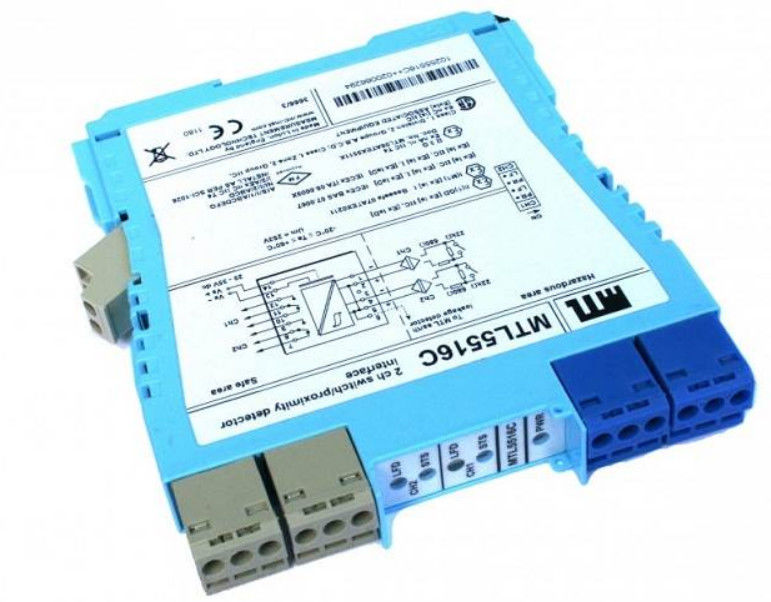

MTL5516C MTL Instruments Switch/Proximity Detector Interface

MTL5516/C memungkinkan dua beban area aman untuk dikendalikan oleh saklar
atau detektor kedekatan yang terletak di daerah berbahaya.
atau kondisi sirkuit pendek dalam kabel lapangan terdeteksi oleh fasilitas linefault-detection (LFD) dan juga ditunjukkan di bagian atas modul.
Peralihan fase untuk setiap saluran dipilih oleh saklar di sisi
Modul dan output disediakan oleh kontak relay pergantian.
sirkuit di salah satu sirkuit lapangan.

Spesifikasi
Lihat juga spesifikasi umum

• Jumlah saluran
Dua.
• Lokasi saklar
Zona 0, zona berbahaya IIC, T6
Divisi 1, lokasi berbahaya kelompok A
• Lokasi detektor kedekatan
Zona 0, IIC, area berbahaya T4?? 6 jika disertifikasi dengan tepat
Divisi 1, lokasi berbahaya kelompok A
• Masukan dari area berbahaya
Input yang sesuai dengan standar BS EN6094756:2001 untuk detektor kedekatan (NAMUR)
Tegangan yang diterapkan pada sensor
7 sampai 9V DC dari 1kΩ ±10%
• Karakteristik input/output
Fase normal
Output ditutup jika input > 2.1mA (< 2kΩ dalam sirkuit input)
Output terbuka jika input < 1,2mA (> 10kΩ dalam sirkuit input)
Hysteresis: 200μA (650Ω) nominal
• Deteksi kesalahan jalur (LFD) (jika dipilih)
Pengguna dapat dipilih melalui saklar di sisi unit. kesalahan garis ditunjukkan oleh LED untuk setiap saluran. relay output saluran adalah
dimatikan jika kesalahan saluran input terdeteksi.
Alarm sirkuit terbuka jika dalam < 50μA
Alarm sirkuit terbuka mati jika dalam > 250μA
Alarm sirkuit pendek jika Rin < 100Ω
Alarm sirkuit pendek dimatikan jika Rin > 360Ω
Catatan: Resistor harus dipasang saat menggunakan fasilitas LFD dengan input kontak
500Ω sampai 1kΩ dalam seri dengan switch
20kΩ sampai 25kΩ secara paralel dengan switch
• Keluar dari area aman
Dua relay kutub tunggal dengan kontak pergantian
Catatan: beban reaktif harus ditekan secara memadai
• Karakteristik relay
Waktu respons: 10ms maksimum
Klasifikasi kontak (daerah aman):
250V ac, 2A, cosØ > 0.7,
40V DC, 2A, beban resistif
Nomor kontak (zona 2):35V, 2A, 100VA.
• Konsumsi arus maksimum
35mA pada 24V
11. Penghambatan daya dalam unit
0.84W pada 24V

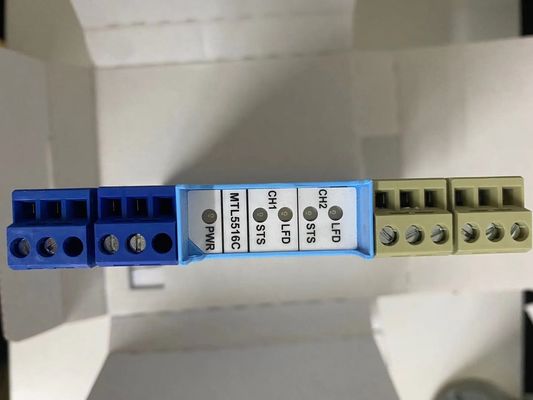

• LED indikator
Hijau: indikasi daya
Kuning: dua: status saluran, pada saat keluar energi
Merah: dua: indikasi LFD, pada saat kesalahan jalur terdeteksi
• Deskripsi keselamatan (setiap saluran)
U_o= 10,5V I_o=14mA P_o= 37mW Um = 253V rms atau dc
