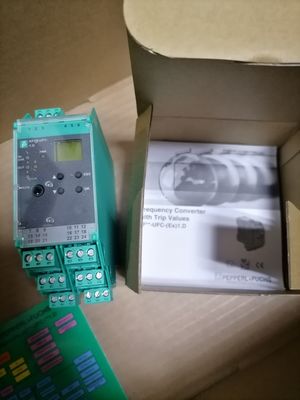

1Spesifikasi umum
Jenis sinyal: Masukan digital
2. Parameter yang berhubungan dengan keselamatan fungsional
Tingkat Integritas Keamanan (SIL): SIL 2
3. Pasokan
Koneksi: terminal 23, 24
Tegangan nominal: 20... 90 V DC / 48... 253 V AC 50... 60 Hz
Penghambatan daya/konsumsi daya: ≤ 2 W; 2,5 VA / 2,2 W; 3 VA
4. Antarmuka
Antarmuka pemrograman soket pemrograman
5. Masukan
Sisi koneksi: sisi lapangan
Koneksi: Input I: sensor 2-kawat: terminal 1+, 3-sensor tiga kabel: terminal 1+, 2- dan 3
Input II: terminal 13+, 14- override start-up;
Masukan I: Sensor 2 atau 3 kabel, sensor sesuai dengan EN 60947-5-6 (NAMUR) atau kontak mekanis
Tegangan sirkuit terbuka/arus sirkuit pendek: 22 V / 40 mA
Resistensi masukan: 4.7 kΩ
Titik pengalihan / histeresis pengalihan: Logika 1: > 2,5 mA; Logika 0: < 1,9 mA
Durasi denyut nadi: > 50 μs
Frekuensi input: 0.001... 10000 Hz
Deteksi kesalahan jalur: kerusakan I ≤ 0,15 mA; sirkuit pendek I > 4 mA
Input II: override startup: 1... 1000 s, diatur dalam langkah 1 s
Aktif/Passif: I > 4 mA (min. 100 ms) / I < 1,5 mA
Tegangan sirkuit terbuka/arus sirkuit pendek: 18 V / 5 mA
6. Output
Sisi koneksi: sisi kontrol
Koneksi: output I: terminal 10, 11, 12
output II: terminal 16, 17, 18
outlet III: terminal 19+, 20-
output IV: terminal 8+, 7-
Output I, II: sinyal, relay
Pengisian kontak: 250 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Kehidupan mekanik: 5 x 107 siklus beralih
Penundaan aktif/tidak aktif: sekitar 20 ms / sekitar 20 ms
Output III: output elektronik, pasif
Pengisian kontak: 40 V DC
Tingkat sinyal: 1-sinyal: (L+) -2,5 V (50 mA, sirkuit pendek / overload proof)
Sinyal 0: output terblok (arus off-state ≤ 10 μA)
Output IV: analog
Jangkauan arus: 0... 20 mA atau 4... 20 mA
Tegangan loop terbuka: maksimal 24 V DC
Beban: maksimal 650 Ω
Sinyal kesalahan: Downscale I ≤ 3.6 mA, Upscale ≥ 21.5 mA (menurut NAMUR NE43)
7. Indikator/pengaturan
Elemen tampilan: LED, tampilan
Elemen kontrol: Panel kontrol
Konfigurasi: melalui tombol operasi
melalui PACTware
Pelabelan: ruang untuk label di bagian depan
8. Kesesuaian
Kompatibilitas elektromagnetik: NE 21:2006
Tingkat perlindungan: IEC 60529:2001
9Kondisi lingkungan
Suhu lingkungan: -20... 60 °C (-4... 140 °F)

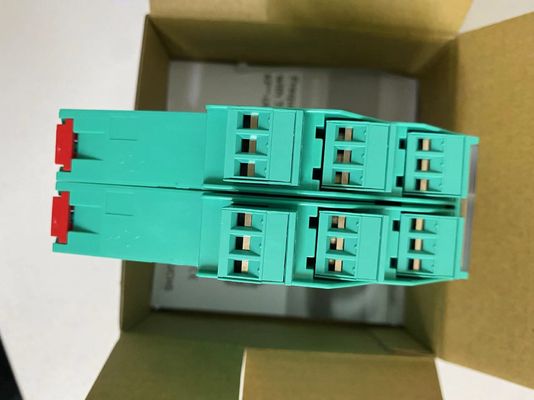

10Spesifikasi mekanik
Tingkat perlindungan: IP20
Koneksi: terminal sekrup
Massa: 300 g
Dimensi: 40 x 119 x 115 mm (1.6 x 4.7 x 4.5 inci) (W x H x D), jenis perumahan C2
Ketinggian: 119 mm
Lebar: 40 mm
Kedalaman: 115 mm
Pemasangan: pada rel pemasangan 35 mm DIN sesuai dengan EN 60715:2001
