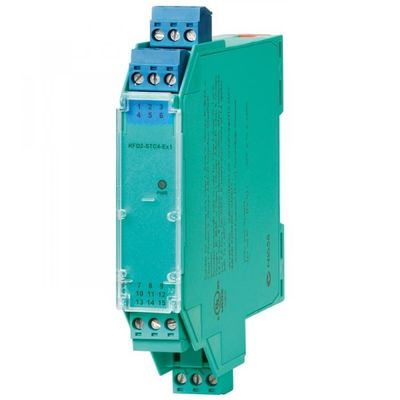

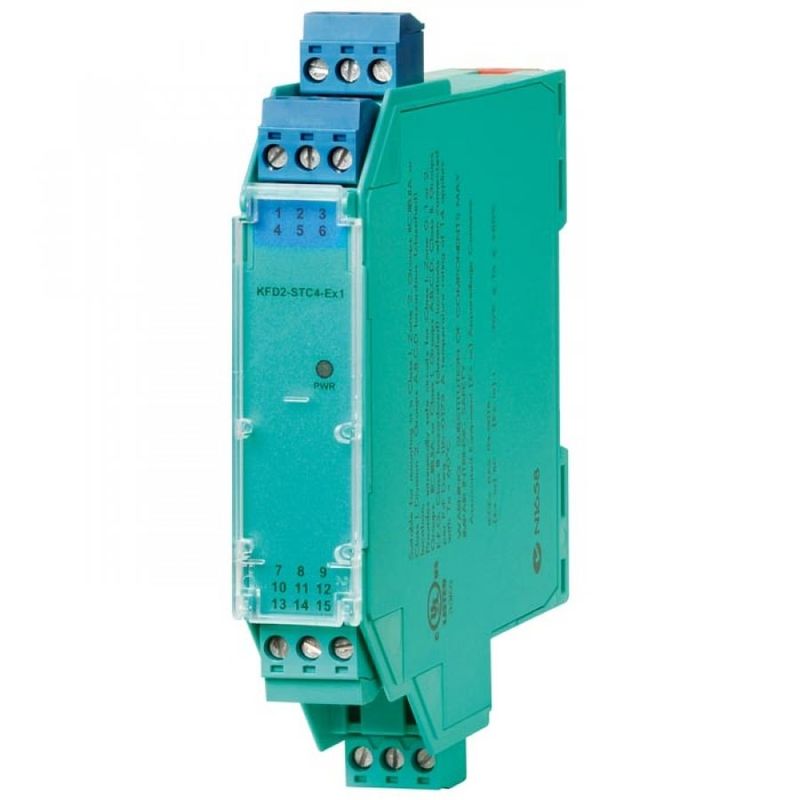

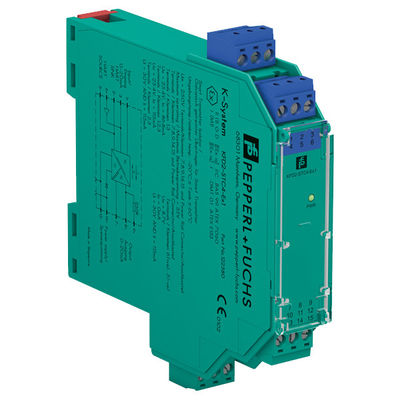

| Spesifikasi umum |
| Jenis sinyal |
Masukan analog |
| Parameter yang berkaitan dengan keselamatan fungsional |
| Tingkat Integritas Keamanan (SIL) |
SIL 2 |
| Kemampuan sistematis (SC) |
SC 3 |
| Pasokan |
| Hubungan |
Power Rail atau terminal 14+, 15- |
| Tegangan nominal |
18... 30 V DC |
| Ripple |
dalam toleransi pasokan |
| Penghambatan daya |
≤ 1 W pada beban maksimum |
| Konsumsi daya |
≤ 1,6 W pada beban maksimum |
| Input |
| Sisi koneksi |
sisi lapangan |
| Hubungan |
terminal 1+, 2-, 3 |
| Sinyal masukan |
4... 20 mA |
| Tegangan sirkuit terbuka/arus sirkuit pendek |
terminal 1+, 3: 24 V / 25 mA |
| Resistensi input |
maksimum 265 Ω terminal 2-, 3, maksimum 330 Ω terminal 1+, 3 |
| Tegangan yang tersedia |
≥ 17 V pada 20 mA; ≥ 21 V pada 4 mA, terminal 1+, 3 |
| Output |
| Sisi koneksi |
sisi kontrol |
| Hubungan |
terminal 7+, 8-, 9- (sink)
terminal 7-, 8+, 9+ (sumber)
Lihat informasi tambahan |
| Beban |
0... 800 Ω |
| Sinyal output |
4... 20 mA (overload > 25 mA) |
| Ripple |
maksimal 50 μArms |
| Pasokan eksternal (loop) |
2... 30 V DC
Jika tegangan eksternal > 19 V, beban ≥ ((V - 19) / 0,02) Ω diperlukan.
Resistor internal 250 Ω di terminal 9 dapat digunakan sebagai beban. |
| Karakteristik transfer |
| Penyimpangan |
pada 20 °C (68 °F), 4... 20 mA
≤ 10 μA termasuk kalibrasi, linearitas, histeresis, beban dan fluktuasi tegangan pasokan |
| |
Pengaruh suhu lingkungan |
≤ 0,25 μA/K |
| Jangkauan frekuensi |
sisi medan ke sisi kontrol: lebar pita dengan 0,5 Vppsinyal 0... 7,5 kHz (-3 dB)
sisi kontrol ke sisi medan: lebar pita dengan 0,5 Vppsinyal 0,3... 7,5 kHz (-3 dB) |
| Waktu penyelesaian |
200 μs |
| Waktu naik/turun |
100 μs |
| Isolasi galvanik |
| Output/sumber daya |
isolasi fungsional, tegangan isolasi nominal 50 V AC |
| Indikator/pengaturan |
| Elemen tampilan |
LED |
| Pelabelan |
ruang untuk label di bagian depan |
| Kesesuaian dengan Directive |
| Kompatibilitas elektromagnetik |
|
| |
Peraturan Menteri Keuangan |
EN 61326-1:2013 (lokasi industri) |
| Kesesuaian |
| Kompatibilitas elektromagnetik |
NE 21:2012
EN 61326-3-2:2008 |
| Tingkat perlindungan |
IEC 60529:2001 |
| Perlindungan terhadap kejutan listrik |
UL 61010-1:2012 |
| Kondisi lingkungan |
| Suhu lingkungan |
-20... 60 °C (-4... 140 °F)
rentang suhu lingkungan yang diperpanjang hingga 70 °C (158 °F), lihat manual untuk kondisi pemasangan yang diperlukan |
| Spesifikasi mekanik |
| Tingkat perlindungan |
IP20 |
| Hubungan |
terminal sekrup |
| Massa |
sekitar 200 g |
| Dimensi |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inci) (W x H x D), jenis perumahan B2 |
| |
Ketinggian |
124 mm |
| |
Lebar |
20 mm |
| |
Kedalaman |
115 mm |
| Pemasangan |
pada rel pemasangan 35 mm DIN sesuai dengan EN 60715:2001 |
| Data untuk aplikasi dalam hubungannya dengan daerah berbahaya |
| Sertifikat pemeriksaan tipe UE |
CML 17 ATEX 2029X |
| |
Penandaan |
 II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| |
Input |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| Pasokan |
|
| |
Tegangan aman maksimum |
250 V (Perhatian! tegangan nominal bisa lebih rendah.) |
| Peralatan |
terminal 1+, 3- |
| |
Tegangan |
27.2 V |
| |
Saat ini |
93 mA |
| |
Kekuatan |
633 mW |
| |
Kapasitas internal |
5 nF |
| |
Induktansi internal |
0 mH |
| Peralatan |
terminal 2-, 3 |
| |
Tegangan |
30 V |
| |
Saat ini |
115 mA |
| |
Kekuatan |
1 W |
| |
Tegangan |
2 V |
| |
Saat ini |
8.5 mA |
| |
Kekuatan |
1.1 mW |
| Peralatan |
terminal 1+, 2 / 3- |
| |
Tegangan |
27.2 V |
| |
Saat ini |
115 mA |
| |
Kekuatan |
782 mW |
| |
Kapasitas internal |
5 nF |
| |
Induktansi internal |
0 mH |
| Output |
|
| |
Tegangan aman maksimum |
250 V (Perhatian! tegangan nominal bisa lebih rendah.) |
| Sertifikat |
CML 17 ATEX 3028X |
| |
Penandaan |
II 3G Eks IIC T4 Gc |
| Isolasi galvanik |
|
| |
Input/Output |
isolasi listrik yang aman sesuai dengan IEC/EN 60079-11:2007, nilai puncak tegangan 375 V |
| |
Input/sumber daya |
isolasi listrik yang aman sesuai dengan IEC/EN 60079-11:2007, nilai puncak tegangan 375 V |
| Kesesuaian dengan Directive |
|
| |
Peraturan Menteri Keuangan |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| Persetujuan internasional |
| UL persetujuan |
E106378 |
| |
Gambar kontrol |
116-0439 (cULus) |
| IECEx persetujuan |
|
| |
Sertifikat IECEx |
IECEx CML 17.0015X |
| |
Penanda IECEx |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Eks IIC T4 Gc |
