1794-TB3 ALLEN BRADLEY PLC Products Flex I/O Terminal Base

Rincian produk:
Produsen: Allen Bradley
Nomor produk : 1794-TB3
Jenis produk:Flex I/O Terminal Base Unit

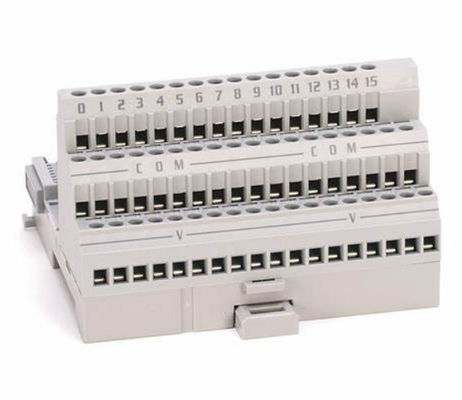

1794-TB3 adalah unit basis terminal yang merupakan bagian dari Allen-Bradley's Flex I/O platform.Ini datang dengan tiga (3) strip terminal sekrup penjepit.

1794-TB3 adalah komponen Flex I/O yang diproduksi oleh Allen-Bradley.digunakan terutama sebagai titik akhir perangkat lapangan dan perangkat catu daya. modul ini juga digunakan untuk menampung modul I/O Flex khususnya, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8, dan 1794-OW8XT.1794-TB3 memiliki tiga (3) jalur terminalStrip terminal atas terdiri dari enam belas (16) terminal yang ditunjuk untuk kabel sinyal masukan dan keluar. terminal tengah dan bawah terdiri dari delapan belas (18) terminal,yang dirancang untuk terminal umum dan tegangan. -V Common terletak di Terminal B-16 dan B-33; +V (Voltage In) Terminal terletak di Terminal C-34 dan C-5.terminal daisy-chaining terletak di C-34 (+) dan B-16 (-) untuk pasokan masuk dan C-51 (+) dan B-33 (-) untuk pasokan keluar. 1794-TB3 memiliki terminal penjepit sekrup. Untuk menginstal dasar terminal, posisi dasar terminal pada orientasi sudut sedikit.Hook basis terminal di atas rel DIN untuk menempelkan bagian belakang basis terminal ke rel DIN. Hook dasar terminal harus geser di bawah tepi modul adaptor dan konektor FlexBus terlibat. Geser dasar terminal dan tekan erat terhadap adaptor yang berdekatan.Untuk mengunci basis terminal ke DIN Rail, dorong basis terminal sampai 1794-TB3 sejajar dan terlibat dengan rel DIN.

Flex I/O Terminal Base Unit 1794-TB3 oleh Allen-Bradley adalah perangkat yang menyediakan titik koneksi terminal untuk kabel I/O dan berkontribusi pada pembentukan backplane.Ini memiliki maksimum 16 koneksi I / O dengan 18 terminal umum dan 18 terminal tegangan. 1794-TB3 digunakan dalam aplikasi dengan 125V AC/DC rating listrik dan memiliki kapasitas arus maksimum 10A dengan 0,21 x 1.3 mm2 (24-16 AWG) kawat tembaga bercabang yang dimaksudkan untuk digunakan dengan modul input dan output. 1794-TB3 memiliki Flexbus rating 5V DC pada 640mA dan memasok arus 2A ke terminal I / O. Ini juga memiliki V / COM Terminal rating 125V DC / AC dan 10A pada 50-60Hz.

1794-TB3 menyediakan isolasi tegangan 125V (berlanjut) menggunakan Tipe Isolasi Dasar antara Terminal Kawat Lapangan ke FLEXBUS dan memiliki torsi sekrup terminal 0,56 x 0,79 Nm (5 x 7 lb-in).Ini memiliki kode suhu yang ditunjuk T4A (Amerika Utara) dan kode suhu IEC T41794-TB3 memiliki suhu operasi IEC-rated -20-70 derajat C (-4-158 derajat C).F) pada kelembaban relatif non-kondensasi 5-95% dan diuji dan dinilai tahan terhadap kejutan operasi 30G dan getaran 5G pada 10-500Hz. 1794-TB3 adalah c-UL-us, UL, CSA, dan CE-sertifikasi dan memiliki dimensi 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).
