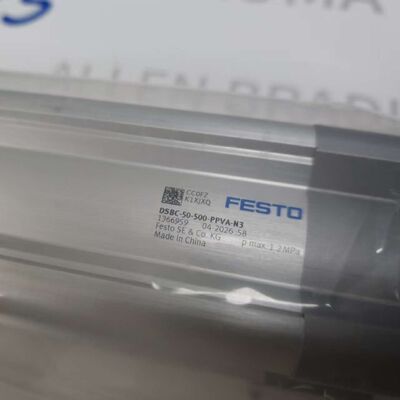

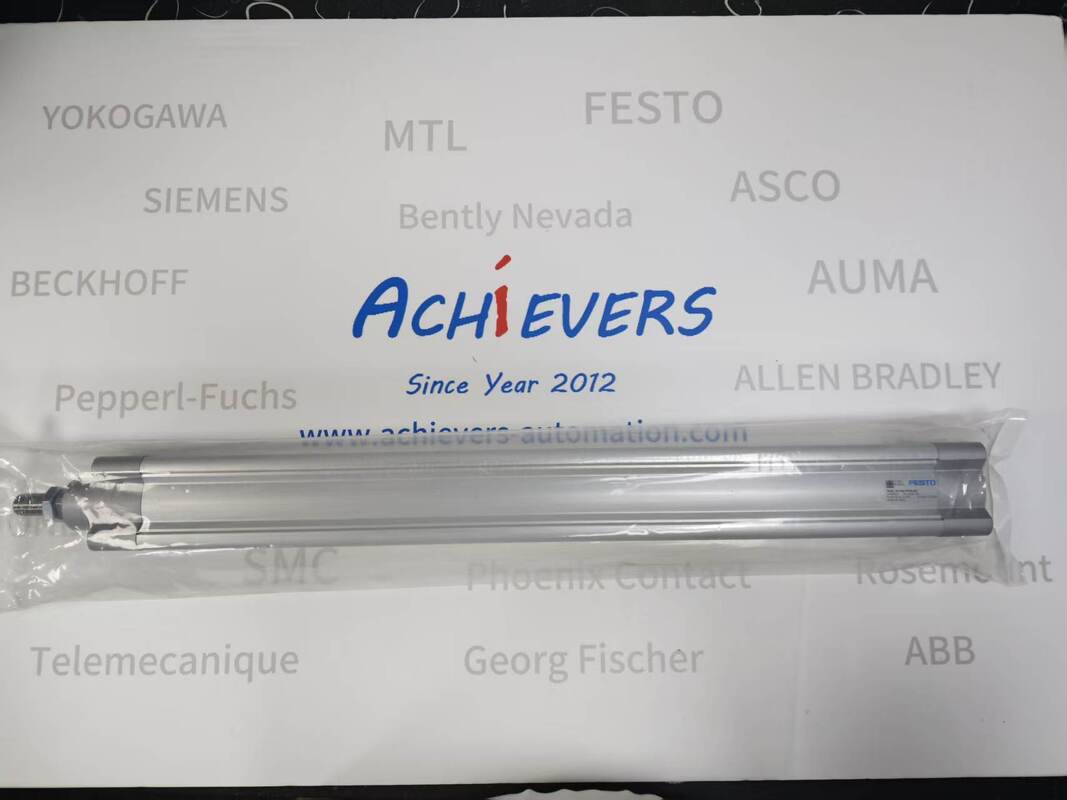

Festo DSBC-50-500-PPVA-N3 ISO 15552 Silinder Pneumatik Standar
Deskripsi
Produsen: Perayaan
Nomor produk : DSBC-50-500-PPVA-N3
https://www.achievers-automation.comLebih Banyak Produk
Sumber Daya Komponen Industri yang Dapat Diandalkan untuk Perusahaan
Komponen otomatisasi industri ini disediakan untuk pengadaan perusahaan.Made-to-order dan pengiriman lanjut didukung, dengan harga yang dikutip per pertanyaan.
Untuk mengurangi risiko sumber, setiap pesanan ditangani secara individual dengan dukungan untuk konfirmasi model, klarifikasi kondisi, dan perkiraan waktu pengiriman sebelum pemesanan dilakukan.Ketentuan penawaran yang jelas dan komunikasi yang konsisten disediakan untuk membantu mitra mengelola harapan dan menyelesaikan transaksi dengan percaya diriVerifikasi atau klarifikasi tambahan tersedia bila diperlukan, mendukung pengadaan profesional dan kerja sama jangka panjang.
Aktuator ini mengadopsi desain benang batang piston eksternal M16 × 1,5 ujung tunggal,lubang sensor terintegrasi tiga sisi untuk pemasangan saklar kedekatan tanpa kontak untuk mendeteksi posisi piston full-strokePemberatan pneumatik PPV yang dapat disesuaikan dua ujung memberikan penyangga dampak yang tepat untuk reciprocation stroke panjang 500mm,membatasi energi benturan pada posisi akhir menjadi 1 J dengan panjang perjalanan bantal standar 22 mm. Klasifikasi CRC2 tahan korosi sedang, konstruksi bebas LABS sesuai dengan VDMA24364-B1/B2-L, kompatibel dengan lingkungan cleanroom Kelas 5 menurut ISO 14644-1PerayaanAdaptasi tekanan dan suhu yang luas mendukung operasi terus menerus pada jalur produksi otomatis, gantri penanganan bahan, penjepit berat dan sistem posisi linier yang panjang.
Rincian:
| Parameter Item |
Spesifikasi standar Festo DSBC-50-500-PPVA-N3 |
| Merek |
Perayaan |
| Kode Model Lengkap |
DSBC-50-500-PPVA-N3 |
| Nomor pesanan pabrikan. |
1366959 |
| Seri produk |
DSBC ISO 15552 Silinder profil standar |
| Diameter Bor |
50 mm |
| Stroke standar bernomor |
500 mm |
| Mode Operasi |
Double Acting (Air-powered extend & retract) |
| Jenis bantal |
PPVA: bantal pneumatik yang dapat disesuaikan, kedua ujungnya |
| Panjang perjalanan bantal |
22 mm |
| Energi Dampak Posisi Akhir Maksimal |
1 J |
| Ukuran benang batang piston |
M16 × 1,5 Benang Pria Luar |
| Benang Sambungan Air Port |
G1/4 |
| Jangkauan tekanan operasi |
00,04 ~ 1,2 MPa (0,4 ~ 12 Bar / 5,8 ~ 174 PSI) |
| Tekanan uji bukti |
1.8 MPa |
| Media Operasi |
Udara terkompresi yang disaring ISO 8573-1:2010 [7:4[4] |
| Suhu Operasi Lingkungan |
-20 °C ~ +80 °C |
| Kekuatan peregangan teoretis @ 6 Bar |
1178 N |
| Kekuatan tarik teoretis @ 6 Bar |
990 N |
| Massa bergerak (0mm basis stroke) |
365 g |
| Massa bergerak tambahan per 10mm stroke |
25 g |
| Berat dasar (0mm Stroke) |
1190 g |
| Kelas ketahanan korosi |
CRC 2 (Stres Korosi Sedang) |
| Kepatuhan LABS / PWIS |
VDMA24364-B1/B2-L (bebas silikon) |
| Kesesuaian Kamar Bersih |
ISO 14644-1 Kelas 5 |
| Standar yang Sesuai |
ISO 15552 |
| Dukungan Deteksi Posisi |
Kompatibel dengan sensor kedekatan Festo (slot barel sisi 3) |
| Nama komponen |
Kelas bahan baku |
Deskripsi fungsional untuk DSBC-50-500-PPVA-N3 |
| Barel Silinder |
Alloy Aluminium, Lempar keras anodisasi |
Profil yang diekstrusi dengan alur sensor triple, dinding dalam anti-wear, ringan kekakuan tinggi untuk 500mm stroke panjang |
| Piston Rod |
Baja paduan tinggi, berlapis krom keras |
Permukaan gesekan rendah, kelenturan tinggi, tahan membungkuk di bawah beban lateral stroke panjang |
| Piston |
Paduan aluminium anodisasi |
Struktur penyegelan TPE-U dua arah terintegrasi, massa seimbang untuk reciprocation yang stabil |
| Penutup utama piston |
TPE-U (PU) Polyurethane |
Kekakuan udara dua arah, keausan rendah untuk jutaan operasi siklus |
| Piston Rod Wiper Seal |
TPE U (PU) |
Blok polusi, pendingin dan kontaminasi partikel yang masuk ke ruang internal tong |
| Kepala Cushion & Cushion Piston |
POM Plastik Aset |
Komponen inti bantal pneumatik yang dapat disesuaikan dengan gesekan rendah, mengatur aliran knalpot udara untuk penyangga |
| Penutup Bagian Depan & Belakang |
Alloy aluminium berlapis die-cast |
Kepala pelabuhan terintegrasi, lubang berujung pemasangan, pemisahan ruang udara tertutup |
| Pemasangan sekrup / kacang pengikat |
Baja karbon galvanis |
Pengikat batang anti karat untuk mengunci tongkol dan penutup ujung ke dalam perakitan terintegrasi |
| Bolong Baja Dalam |
Komposit Polimer POM |
Sleeve panduan pelumas sendiri untuk mengurangi kebisingan gesekan batang piston |
| Segel bantal penyangga |
TPE U (PU) |
Kamar udara bantal segel untuk mempertahankan kinerja buffering yang stabil dan dapat disesuaikan |
Merek
Perayaanadalah perusahaan otomatisasi Jerman yang berbasis diEsslingen am Neckar,Jerman.[1]Festo memproduksi dan menjualPneumatikdan sistem kontrol listrik dan teknologi penggerak untuk pabrik danotomatisasi prosesFesto Didactic juga menawarkanindustrilayanan pendidikan dan konsultasi dan merupakan salah satu sponsor dan mitra dariWorldSkills Kompetisi Mekatronika. Anak perusahaan penjualan, pusat distribusi dan pabrik Festo terletak di 61 negara di seluruh dunia.Fezer dan GottliebStoII.
Pencapai OtomasiLimited memiliki lebih dari 14 tahun pengalaman di pasar Otomasi Industri, mengkhususkan diri dalam penjual ulang pabrik disegel Probe, Sensor, DCS, isolator penghalang, HMI, PLC, Adaptor,Konektor Profibus dan kabel dari merek seperti BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM dll. Jika Anda memiliki permintaan, jangan ragu untuk menghubungi kami.
Di bawah ini adalah merek TOP yang kami tangani dalam 14 tahun terakhir:
FAQ dari Pemenang
T: Apakah produk ini adalah unit OEM asli?
A: Barang-barang ini telah disertifikasi oleh Achievers Automation Limited sebagai Unit OEM asli yang diperoleh melalui saluran OEM atau pihak ketiga independen.
T: Bagaimana Anda akan mengatur pengiriman?
A: Kami dapat mengatur pengiriman berdasarkan permintaan Anda. Kami telah bekerja sama dengan forwarder yang dapat mengatur pengiriman melalui FedEx, DHL, TNT dengan harga yang baik.
T: Apa garansi barang?
A: Garansi satu tahun.
