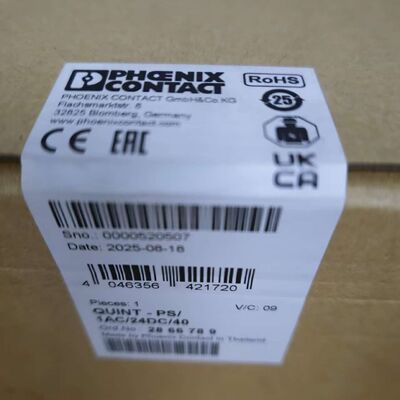

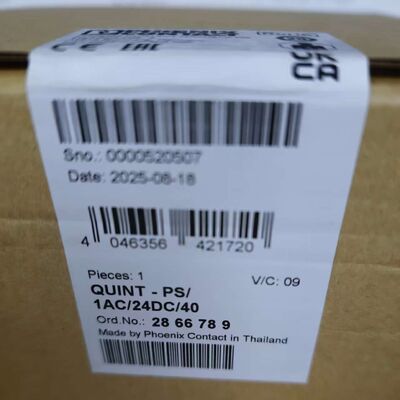

Kontak Phoenix QUINT-PS/1AC/24DC/40 (2866789) Satu fase DIN Rail Power Supply
Rincian produk:
Produsen:Phoenix Kontak
Produk No. : QUINT-PS/1AC/24DC/40 (2866789)
https://www.achievers-automation.comLebih Banyak Produk
Sumber Daya Komponen Industri yang Dapat Diandalkan untuk Perusahaan
Komponen otomatisasi industri ini disediakan untuk pengadaan perusahaan.Made-to-order dan pengiriman lanjut didukung, dengan harga yang dikutip per pertanyaan.
Untuk mengurangi risiko sumber, setiap pesanan ditangani secara individual dengan dukungan untuk konfirmasi model, klarifikasi kondisi, dan perkiraan waktu pengiriman sebelum pemesanan dilakukan.Ketentuan penawaran yang jelas dan komunikasi yang konsisten disediakan untuk membantu mitra mengelola harapan dan menyelesaikan transaksi dengan percaya diriVerifikasi atau klarifikasi tambahan tersedia bila diperlukan, mendukung pengadaan profesional dan kerja sama jangka panjang.
Unit ini mengintegrasikan dua teknologi inti yang dipatenkan Phoenix Contact: POWER BOOST dan Selective Fuse Breaking (SFB).POWER BOOST memberikan 45A arus ekstra permanen yang stabil dalam lingkungan -25°C sampai +40°C untuk memulai beban tinggi seperti motor DCSFB menghasilkan puncak sirkuit pendek 215A selama 12ms untuk secara selektif meniup sekering sirkuit cabang tanpa memicu pemutus kabinet hulu, memaksimalkan waktu operasi sistem.Kontak relay bebas potensial terapung menyediakan diagnostik jarak jauh untuk tegangan tinggiMasukan AC universal 85264V yang luas menghilangkan persyaratan pencocokan tegangan regional, sementara efisiensi energi >92% meminimalkan penumpukan panas kabinet.Sesuai dengan keamanan industri global, EMC dan standar lingkungan, unit ini banyak digunakan dalam otomatisasi mesin, jalur produksi kemasan, sistem penanganan bahan dan kandang listrik kontrol proses.
Rincian:
| Parameter Item |
Spesifikasi standar kontak Phoenix QUINT-PS/1AC/24DC/40 (2866789) |
| Merek |
Phoenix Kontak |
| Kode Model Lengkap |
Perangkat lunak ini dapat digunakan untuk: |
| Nomor pesanan pabrikan |
2866789 |
| Seri produk |
QuINT POWER Sumber daya daya modus switched satu fase |
| Jenis input |
Input AC Single-Phased Wide Range |
| Jangkauan Operasi Masukan AC |
85 V AC ~ 264 V AC |
| Jangkauan Masukan Alternatif DC |
90 V DC ~ 350 V DC |
| Nominal Input Current (230 V AC) |
4.7 A |
| Nominal Input Current (110 V AC) |
9.5 A |
| Konsumsi daya nominal yang tampak |
1157 VA |
| Arus Masuk yang Tipikal |
< 15 A |
| Faktor Daya (cos φ) |
0.88 |
| Fuse Input Internal |
20 Sekrup Kaca Bertiup Perlahan |
| Disarankan pemutus sirkuit hulu |
16 A ~ 20 A (karakteristik B/C/D/K) |
| Waktu Menunggu Utama |
> 35 ms @ 120 V AC; > 35 ms @ 230 V AC |
| Komponen Perlindungan Listrik |
Varistor + Gas-diisi Surge Arrestor |
| Tegangan output DC nominal |
24 V DC (Toleransi ± 1%) |
| Jangkauan Tegangan Keluar yang Dapat Disesuaikan |
18 V DC ~ 29,5 V DC |
| Nominal Kontinyu Output Current |
40 A (-25 °C ~ +60 °C lingkungan) |
| Power Boost arus overload permanen |
45 A (-25 °C ~ +40 °C lingkungan) |
| Fuse Selective Breaking (SFB) arus puncak |
215 A (12 ms durasi) |
| Kekuatan output terus-menerus maksimum |
960 W |
| Efisiensi Konversi |
> 92% (230 V AC, beban nominal penuh) |
| Kurva karakteristik output |
U/I Regulasi Tegangan Konstan |
| Antarmuka Diagnostik |
Kontak Relay Terapung Bebas Potensi |
| Suhu Operasi Lingkungan |
-25 °C ~ +60 °C (mengurangi suhu di atas 60 °C) |
| Suhu Penyimpanan & Transportasi |
-40 °C ~ +85 °C |
| Metode pendinginan |
Konveksi alami pasif (tanpa kipas angin) |
| Standar pemasangan |
35 mm EN Top-Hat DIN Rail |
| Tegangan isolasi (Input Output) |
4 kV AC |
| Fungsi Perlindungan |
OVP, OCP, OTP, Pemulihan otomatis sirkuit pendek |
| Berat unit bersih |
3.4 kg |
| Standar Kepatuhan |
CE, UL 508, cULus, GL, IEC 61010-1, IEC 62477-1 |
| Nama komponen |
Kelas bahan baku |
Deskripsi fungsional untuk QUINT-PS/1AC/24DC/40 (2866789) |
| Perumahan utama kandang luar |
Paduan Aluminium yang Diekstrusi + Kerangka Baja Galvanis |
Konduktivitas termal tinggi untuk disipasi panas pasif, perisai EMI, ketahanan dampak mekanis di dalam lemari kontrol |
| Panel kontrol depan |
Plastik tahan api PA66 hitam (UL94 V0) |
Potensiometer trim tegangan rumah, indikator status LED, label penandaan terminal, terminal kabel relay diagnostik |
| Blok terminal sekrup input/output |
Konduktor Tembaga Berlapis Nikel + Isolator PA66 |
Rentang penjepit kawat yang besar, penguncian sekrup tahan getaran untuk koneksi kabel listrik, desain industri anti longgar |
| Transformer Daya Utama |
Inti Baja Silikon Laminasi + Penggulung Tembaga Enamel |
Kerugian magnetik rendah, konversi daya yang stabil di bawah beban penuh 40A terus menerus |
| MOSFET Switch Primary/Secondary |
Semikonduktor Daya Silikon Industri |
Komponen inti konversi energi berkecepatan tinggi, mendukung fluktuasi tegangan masukan yang luas |
| Kondensator Filter Elektrolitik |
Kondensator Aluminium Elektrolitik Bersuhu Tinggi ESR Rendah |
Menekan gelombang tegangan output DC, memperpanjang umur layanan di bawah variasi beban industri siklik |
| SFB PCB sirkuit arus sirkuit pendek |
FR4 High-Tg Flame-Retardant Printed Circuit Board |
Mengintegrasikan sirkuit drive gerbang SFB eksklusif untuk menghasilkan arus puncak sirkuit pendek selektif |
| Modul Relay Diagnostik |
Relai Koil Kontak Paduan Perak |
Kontak terapung bebas potensial untuk transmisi sinyal kesalahan PLC lemari jarak jauh |
| Penyangga dalaman sumur panas |
Alloy Aluminium Die-Cast |
Desain saluran aliran udara yang dioptimalkan untuk menghilangkan panas kehilangan switching tanpa kipas pendingin |
| Klip kunci pemasangan rel DIN |
Baja galvanis berlemak |
Instalasi rel snap-on cepat, kunci getaran untuk lingkungan getaran kabinet yang berat |
| Jarak isolasi internal |
Plastik yang Diperkuat Serat Kaca Bebas Silikon |
Isolasi dielektrik tinggi antara sirkuit input tegangan tinggi dan output tegangan rendah |
