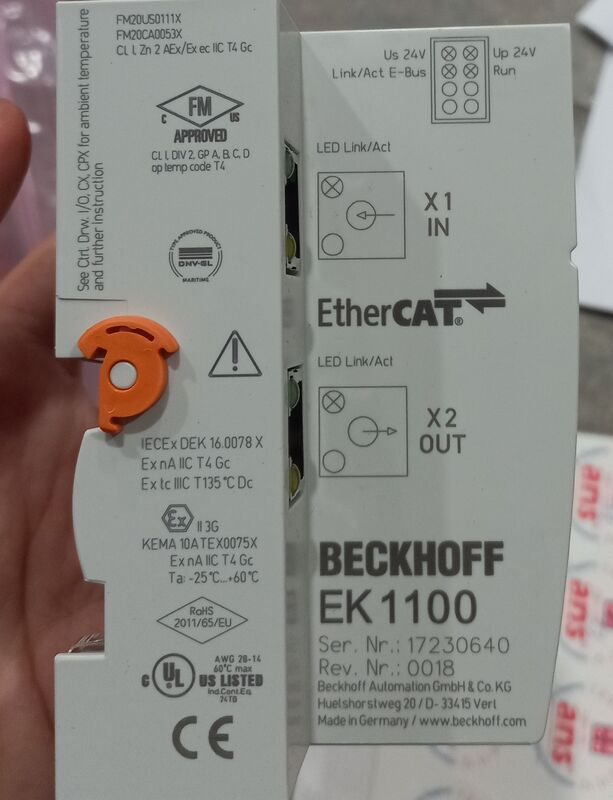

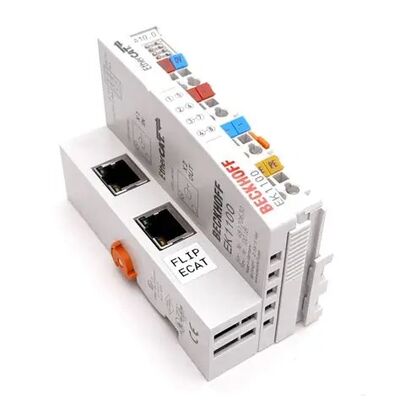

Coupler EtherCAT Beckhoff EK1100
Detail Produk:
Pabrikan : Balluff
Nomor Produk : EK1100
https://www.achievers-automation.comLebih Banyak Produk
Sumber Komponen Industri yang Andal untuk Perusahaan
Komponen otomasi industri ini disediakan untuk pengadaan perusahaan. Pengiriman sesuai pesanan dan pengiriman ke depan didukung, dengan harga yang dikutip per permintaan.
Untuk mengurangi risiko pengadaan, setiap pesanan ditangani secara individual dengan dukungan konfirmasi model, klarifikasi kondisi, dan estimasi waktu tunggu sebelum penempatan pesanan. Persyaratan kutipan yang jelas dan komunikasi yang konsisten disediakan untuk membantu mitra mengelola ekspektasi dan menyelesaikan transaksi dengan percaya diri. Verifikasi atau klarifikasi tambahan tersedia bila diperlukan, untuk mendukung pengadaan profesional dan kerja sama jangka panjang.
ItuBeckhoff EK1100adalah coupler EtherCAT standar dalam aksesori fieldbus seri Beckhoff EK, yang dirancang untuk menjembatani jaringan Ethernet industri 100BASE-TX EtherCAT dan tumpukan terminal E-bus EtherCAT (modul I/O seri EL). Sebagai komponen otomasi industri inti, EK1100 mengubah telegram Ethernet EtherCAT standar menjadi transmisi sinyal diferensial E-bus, mendukung koneksi berjenjang hingga 65.535 terminal budak EtherCAT dalam satu stasiun. Dilengkapi dengan antarmuka tembaga RJ45 ganda, Beckhoff EK1100 mewujudkan tata letak jaringan daisy-chain untuk lini produksi, mesin pengemasan, kontrol robotik, dan sistem pemantauan proses. Dengan output catu daya E-bus 2000mA, toleransi suhu yang luas, dan sertifikasi industri global, coupler Beckhoff EK1100 menghadirkan komunikasi latensi rendah yang stabil (penundaan penerusan ≈1μs) untuk kontrol gerakan terdistribusi berkecepatan tinggi dan skenario akuisisi sinyal analog/digital.
Detil:
| Barang Parameter |
Nilai Standar EK1100 |
| Model Produk |
Beckhoff EK1100 |
| Protokol Bus |
EtherCAT (Ethernet 100BASE-TX) |
| Antarmuka EtherCAT |
Soket betina 2 × RJ45 (MASUK / KELUAR) |
| Tingkat Transmisi |
Dupleks penuh 100 Mbit/dtk |
| Panjang Kabel Maksimum Stasiun-ke-Stasiun |
100 m (kabel Ethernet berpelindung Cat.5) |
| Penundaan Penerusan Sinyal |
Kira-kira. 1 detik |
| Terminal EtherCAT yang Didukung Maks |
65.535 per segmen jaringan EtherCAT |
| Tegangan Pasokan (AS) |
24 V DC (toleransi -15% / +20%) |
| Penarikan Arus Tanpa Beban Coupler |
60mA |
| Arus Keluaran E-bus |
2000mA |
| Beban Kontak Daya Maks |
10A / 24V DC |
| Kekuatan Isolasi Listrik |
500 V DC (Daya / EtherCAT / E-bus) |
| Tipe Terminal Pengkabelan |
Terminal pegas sekrup |
| Rentang Pengkabelan Kawat Padat |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Rentang Pengkabelan Kawat Terdampar |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Rentang Pengkabelan Kawat Ferrule |
0,14 ~ 1,5 mm² (AWG26 ~ AWG16) |
| Panjang Pengupasan Kawat |
8~9mm |
| Barang Parameter |
Nilai Standar EK1100 |
| Dimensi Keseluruhan (L × T × D) |
44 mm × 100 mm × 68 mm |
| Berat Bersih |
~190 gram |
| Standar Pemasangan |
EN 60715 Rel DIN 35 mm |
| Kelas Perlindungan |
IP20 (hanya penggunaan kabinet dalam ruangan) |
| Suhu Sekitar Pengoperasian |
-25 °C ~ +60 °C |
| Suhu Penyimpanan / Transportasi |
-40 °C ~ +85 °C |
| Kelembaban Relatif yang Diizinkan |
95% RH, tanpa kondensasi |
| Kepatuhan Getaran |
EN 60068-2-6 |
| Kepatuhan Ketahanan Guncangan |
EN 60068-2-27 |
| Standar EMC |
EN 61000-6-2, EN 61000-6-4 |
| Sertifikasi Global |
CE, UL, cULus, CCC, ATEX II 3 G Ex ec IIC T4 Gc, IECEx, DNV GL |
| Tanda Tahan Ledakan |
ATEX / IECEx Ex nA IIC T4 Gc |
| Posisi Pemasangan yang Diizinkan |
Orientasi apa pun di dalam kabinet kontrol |
