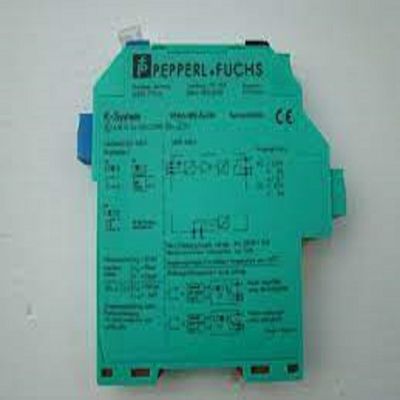

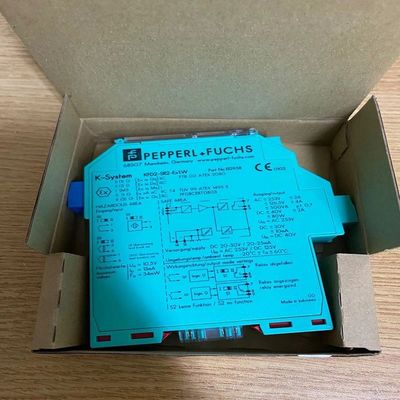

KFD2-SR2-EX1.W PEPPERL FUCHS Penghalang Terisolasi

Rincian produk:
Produsen: Pepperl+Fuchs
Nomor produk : KFD2-SR2-EX1.W
Tipe produk: Transformer Isolated Barriers

Fitur:

• Penghalang terisolasi 1 saluran
• Sumber DC 24 V (Power Rail)
• Kontak kering atau input NAMUR
• Keluar kontak relay
• Deteksi kesalahan jalur (LFD)
• Mode operasi reversibel
• Hingga SIL 2 (SC 3) sesuai dengan IEC/EN 61508

Fungsi

Penghalang terisolasi ini digunakan untuk aplikasi keamanan intrinsik.

Perangkat ini mentransfer sinyal digital dari sensor NAMUR atau kontak kering dari area berbahaya ke area yang tidak berbahaya.

Sensor kedekatan atau kontak mekanis mengontrol beban sisi kontrol untuk output kontak relay.

Melalui saklar, modus operasi dapat dibalikkan dan deteksi kesalahan jalur dapat dimatikan.

Selama kondisi kesalahan, relay kembali ke keadaan tidak bertenaga dan LED menunjukkan kesalahan sesuai dengan NAMUR NE 44.

Jika perangkat dioperasikan melalui Power Rail, tambahan pesan kesalahan kolektif tersedia.

Data teknis

1Spesifikasi umum

Jenis sinyal: Masukan digital

2. Parameter yang berhubungan dengan keselamatan fungsional

Tingkat Integritas Keamanan (SIL): SIL 2

Kemampuan sistematis (SC): SC 3

3. Pasokan

Koneksi: Power Rail atau terminal 14+, 15-

Tegangan nominal: 19... 30 V DC

Ripple: ≤ 10%

Listrik nominal: ≤ 35 mA

Penghambatan daya: ≤ 0,7 W

Konsumsi daya: ≤ 0,7 W

4. Masukan

Sisi koneksi: sisi lapangan

Koneksi: terminal 1+, 2+, 3-

Nilai nominal: sesuai dengan EN 60947-5-6 (NAMUR)

Tegangan sirkuit terbuka/arus sirkuit pendek: sekitar 8 V DC / sekitar 8 mA

Titik pengalihan / histeresis pengalihan: 1.2... 2,1 mA / sekitar 0,2 mA

Deteksi kesalahan jalur: Patah I ≤ 0,1 mA, sirkuit pendek I > 6 mA

Rasio denyut nadi/pause: Min. 20 ms / min. 20 ms

5. Output

Sisi koneksi: sisi kontrol

Koneksi: terminal 7, 8, 9

Output: ; relay sinyal

Pengisian kontak: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A beban resistif

Listrik saklar minimum: 2 mA / 24 V DC

Penundaan aktif/tidak aktif: sekitar 20 ms / sekitar 20 ms

Kehidupan mekanik: 10⁷Siklus beralih

Pesan kesalahan kolektif: Power Rail

6. Karakteristik transfer

Frekuensi beralih: < 10 Hz

7. Isolasi galvanik

Input/Output: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300 V_eff

Input/sumber daya: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300_Veff

Output/sumber daya: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300 V_eff

8. Indikator/pengaturan

Elemen tampilan: LED

Elemen kontrol: Saklar DIP

Konfigurasi: melalui saklar DIP

Pelabelan: ruang untuk label di bagian depan

9. Kesesuaian

Kompatibilitas elektromagnetik: EN 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Tingkat perlindungan: IEC 60529:1989+A1:1999+A2:2013

Keamanan fungsional: IEC/EN 61508:2010

Input: EN 60947-5-6:2000

10Kondisi lingkungan

Suhu lingkungan: -40... 70 °C (-40... 158 °F)

11Spesifikasi mekanik

Tingkat perlindungan: IP20

Koneksi: terminal sekrup

Massa: sekitar 150 g

Dimensi: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 inci) (W x H x D), jenis perumahan B2

Ketinggian: 119 mm

Lebar: 20 mm

Kedalaman: 115 mm

Pemasangan: pada rel pemasangan 35 mm DIN sesuai dengan EN 60715:2001
