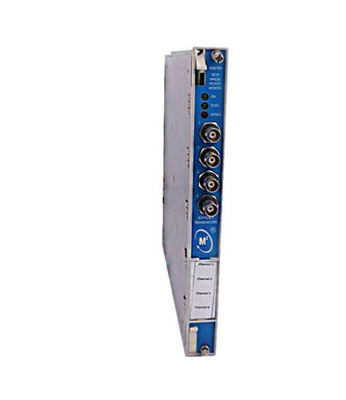

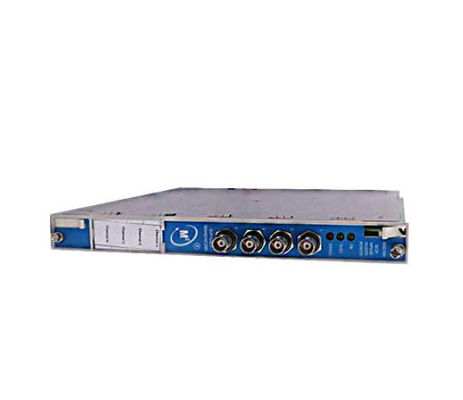

3500/61-01-00 Bently Nevada Vibration Monitoring System Monitor suhu dengan output perekam

Bently Nevada 3500/61-01-00 Monitor suhu dengan output perekam

Deskripsi

Modul 3500/61 menyediakan enam saluran pemantauan suhu dan menerima input suhu Resistance Temperature Detector (RTD) dan Thermocouple (TC).Modul mengkondisikan input ini dan membandingkannya dengan setpoint alarm yang dapat diprogram oleh pengguna. 3500/60 dan 3500/61 menyediakan fungsi yang sama kecuali bahwa 3500/61 menyediakan output perekam untuk masing-masing dari enam saluran sementara 3500/60 tidak.

Pengguna memprogram modul untuk melakukan pengukuran suhu RTD atau TC menggunakan 3500 Rack Configuration Software.Modul I/O yang berbeda tersedia dalam versi RTD/TC yang tidak terisolasi atau TC yang terisolasiPengguna dapat mengkonfigurasi versi RTD/TC yang tidak terisolasi untuk menerima TC atau RTD, atau campuran input TC dan RTD.Versi TC terisolasi menyediakan 250 Vdc isolasi saluran-ke-saluran untuk melindungi terhadap gangguan eksternal.

Ketika digunakan dalam konfigurasi Triple Modular Redundant (TMR), monitor suhu harus dipasang bersebelahan satu sama lain dalam kelompok tiga.sistem menggunakan dua jenis pemungutan suara untuk memastikan operasi yang akurat dan untuk menghindari kegagalan titik tunggal.

Informasi

Output Perekam
3500/61-AXX-BXX
• A: Jenis modul I/O
01 RTD/TC Tidak terisolasi dengan terminasi internal
02 RTD/TC Tidak terisolasi dengan terminasi eksternal
03 TC Terisolasi dengan Penghentian Internal
04 TC Terisolasi dengan Penutupan Eksternal
05 RTD/TC Tidak terisolasi dengan penghalang internal dan penghentian internal
• B: Pilihan persetujuan agensi
00 Tidak ada
01 CSA/NRTL/C (Kelas 1, Div 2)
02 ATEX/CSA (Kelas 1, Zona 2)

3500/61 Output recorder ke terminal eksternal (ET) kabel blok
134543- AXX BXX
• A: Panjang kabel
0005 5 kaki (1,5 meter)
0007 7 kaki (2,1 meter)
0010 10 kaki (3,0 meter)
0025 25 kaki (7,5 meter)
0050 50 kaki (15 meter)
0100 100 kaki (30,5 meter)
• B: Instruksi pemasangan
01 Tidak dirakit
02 Dipasang

3500/61- Spesifik
• 133811-02 3500/61 Monitor (Dipergantikan dengan PN 163179-02).
• 135343-01 IC Firmware
• 133819-02 3500/61 RTD/TC Non-Isolated I/O Module Internal Terminations.
• 133827-02 3500/61 RTD/TC Non-Isolated I/O Module External Terminations.
• 133835-02 3500/61 TC Modul I/O Terisolasi Penghentian Internal.
• 133843-02 3500/61 TC Terisolasi I / O Modul External Terminations.
• 133892-01 3500/61 Output Rekorder External Termination Block (konektor Strip Terminal).
• 133900-01 3500/61 Output Rekorder External Termination Block (konektor gaya Euro).
• 136711-02 3500/61 RTD/TC I/O Modul dengan penghalang internal dan terminasi internal (tidak terisolasi)
