3500/25-02-01-CN Bently Nevada Enhanced Keyphasor Module I/O Module dengan terminasi internal

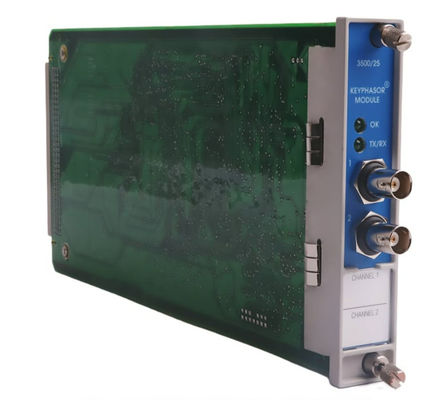

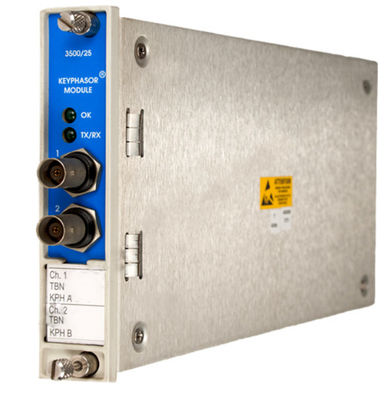

Bently Nevada 3500/25-02-01-CN Enhanced Keyphasor Module

Deskripsi

3500/25 Enhanced Keyphasor Module adalah modul setengah tinggi, dua saluran yang digunakan untuk memberikan sinyal Keyphasor ke modul monitor di rak 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerSistem Perlindungan Mesin 3500 dapat menerima hingga empat sinyal Keyphasor untuk konfigurasi normal dan hingga delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Enhanced Keyphasor Module adalah modul sistem 3500 yang ditingkatkan.Ini menawarkan kemampuan pemrosesan sinyal Keyphasor yang diperluas dibandingkan dengan desain sebelumnya sambil mempertahankan kompatibilitas ke bawah yang lengkap dalam hal bentuk, cocok dan berfungsi dengan modul Keyphasor yang ada untuk digunakan
Modul Keyphasor, PWA 125792-01, sepenuhnya digantikan oleh modul 149369-01 yang diperbarui.

Informasi

Modul Keyphasor yang ditingkatkan
3500/25-AA-BB-CC
• A: Jumlah saluran
01 Kartu Keyphasor 2 saluran setengah tinggi tunggal (pesanan untuk 2 saluran)
02 Dua kartu Keyphasor 2 saluran setengah tinggi (pesanan untuk 4 saluran)
• B: Jenis Modul I/O
01 Modul I/O dengan Terminasi Internal
02 Modul I/O dengan Terminasi Eksternal
03 I/O penghalang internal dengan penghentian internal
04 Modul I/O terisolasi dengan terminal internal (Dirancang untuk digunakan dengan magnetic pickups)
05 Modul I/O terisolasi dengan terminal eksternal (Dirancang untuk digunakan dengan magnetic pickups)
• C: Pilihan persetujuan agen
00 Tidak diperlukan
01 CSA/NRTL/C (Kelas 1, Div 2)
02 ATEX/IECEx/CSA (Kelas 1 Zona 2)

Kabel
3500 Sinyal Keyphasor (KPH) ke Kabel Blok Terminasi Eksternal (ET)
129530-AAAA-BB
• A: Panjang kabel
0005 5 kaki (1,5 meter)
0007 7 kaki (2,1 meter)
0010 3 meter
0025 25 kaki (7,5 meter)
0050 50 kaki (15 meter)
0100 100 kaki (30,5 meter)
• B: Instruksi pemasangan
01 Tidak dirakit
02 Dipasang

Pengecoran

• 149369-01 Modul Keyphasor yang ditingkatkan
• 125800-01 Modul I/O Keyphasor (Terminasi Internal)
• 126648-01 Modul I/O Keyphasor (Terminasi Eksternal)
• 125800-02 Isolated Keyphasor I/O Module (Internal Terminations) (Dirancang untuk digunakan dengan Magnetic Pickups)
• 126648-02 Isolated Keyphasor I/O Module (External Terminations) (Dirancang untuk digunakan dengan Magnetic Pickups)
• 135473-01 Modul I/O Keyphasor (Pembatas Internal dan Terminasi Internal.
• 04425545 Grounding Wrist Strap (penggunaan tunggal)
• 00580438 Header konektor, penghentian internal, 4-posisi, hijau
• 00502133 Header Konektor, Penghentian Internal, 12-Posisi, Blu
• 129770 Panduan Pengguna Modul Keyphasor
