1794-AENTR ALLEN BRADLEY PLC Products Flex I/O Komunikasi Adaptor

Rincian produk:
Produsen: Allen Bradley
Nomor produk : 1794-AENTR

Jenis produk:Flex I/O Dual Port Ethernet/IP Adapter Modul

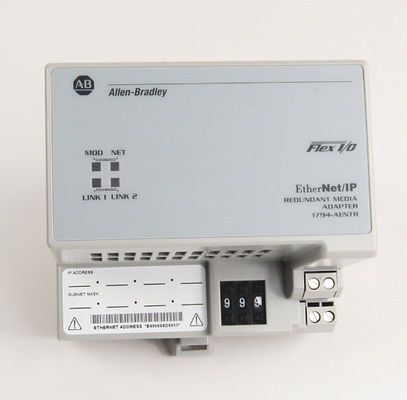

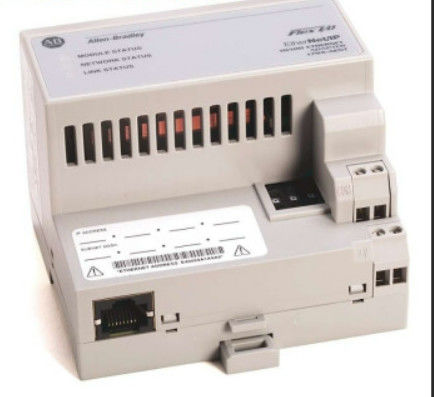

Allen-Bradley 1794-AENTR adalah adaptor komunikasi I/O Flex. Adaptor ini adalah perangkat yang dipasang pada rel DIN, yang dilengkapi dengan dua (2) port komunikasi Ethernet,digunakan untuk menghubungkan rak Flex I/O ke pusat, pengontrol yang diaktifkan Ethernet. Ini mendukung kecepatan komunikasi 10/100 Mbps dengan persyaratan tegangan input 19,2 - 31,2 VDC. Ini mendukung instalasi hingga Delapan (8) modul I / O Flex.

Modul Allen-Bradley 1794-AENTR adalah modul komponen dari keluarga produk Flex I / O. Modul ini adalah adaptor komunikasi Ethernet redundant,biasanya digunakan untuk menerapkan jaringan Ethernet ketersediaan tinggi karena mendukung implementasi topologi Device Level Ring (DLR).

Konektivitas Ethernet dicapai melalui port RJ45 Dual yang mendukung protokol I/P Ethernet.Port ini mendukung Linear untuk jaringan komunikasi sederhana dan topologi Ring untuk jaringan ketersediaan tinggi. Ini mendukung kecepatan komunikasi 10/100 Mbps dan mampu menghubungkan hingga Delapan (8) modul Flex I / O ke pengontrol yang terhubung ke jaringan.

1794-AENTR dipasang langsung ke rel DIN. Periksa titik instalasi untuk getaran dan kejut yang berlebihan. Getaran dan kejut operasi yang dapat diterima untuk modul masing-masing 5g dan 30g.Sumber daya eksternal dengan tegangan pasokan nominal 24VDC harus dihubungkan ke terminal daya 1794-AENTR untuk memberi daya pada modul. rentang suplai tegangan yang dapat diterima adalah 19.2...31.2V DC, termasuk 5% AC riak. ukuran kabel konduktor direkomendasikan ketika membangun koneksi ke modul adalah 0.33Aku tidak tahu.3.31 mm persegi atau 22...12 AWG, kawat tembaga bergelombang dengan nilai isolasi 75 °C atau 167 °F atau lebih tinggi dan ketebalan isolasi maksimum 1,2 mm atau 3/64 inci.

Modul ini dilengkapi dengan indikator status yang dapat membantu pengguna dalam pemecahan masalah dan pemantauan modul.Ethernet Link1 dan Ethernet Link2. LED status modul dan jaringan menyala hijau ketika normal dan merah ketika mengalami masalah. Link 1 dan Link 2 status menyala berkedip kuning untuk koneksi 10 Mbps dan hijau untuk koneksi 100 Mbps.

Allen-Bradley 1794-AENTR adalah Flex I/O dual-port EtherNet/IP redundant media adapter module.Ini datang dengan arus masuk 18 Amp selama 2 milidetikIni memiliki tegangan input nominal 24 volt DC dan rentang tegangan input 19,2 hingga 31,2 volt DC, yang mencakup 5% AC ripple.Modul ini memiliki konsumsi daya maksimum 500 mA dan satu 400 mA pada 24 Volt DC dan output Flexbus maksimum 640 mA pada 5 Volt DC.

Modul adaptor Ethernet seperti 1794-AENTR menghubungkan pengontrol Ethernet / IP seperti ControlLogix dan CompactLogix.Ini dilengkapi dengan indikator status yang memungkinkan pengguna untuk memantau kondisi jaringan (merah / hijau), modul (merah/hijau), dan kedua link (kuning/hijau). tegangan isolasi dari modul ini adalah kontinyu pada 50 Volt dan memiliki tipe isolasi dasar.Ini telah diuji tipe dari daya ke Flexbus dan Ethernet pada 1000 Volt AC selama 60 detikIni memiliki disipasi daya maksimum 7,1 W pada 19,2 volt DC dan disipasi panas 24,2 BTU / jam pada 24 volt DC.

Pemasangan dan penghapusan modul ini tidak boleh dilakukan saat dimatikan.Sumber listrik dari modul ini harus sesuai dengan Safety Extra Low Voltage (SELV) atau Protected Extra Low Voltage (PELV) sesuai dengan CE Low Voltage Directive (LVD)Modul 1794-AENTR dapat berkomunikasi dengan modul I/O FLEX pada rel DIN yang sama.Perhatikan bahwa pengguna perlu mengkonfigurasi alamat IP dan alamat gateway opsional dan topeng subnet sebelum menggunakan modul ini. Seluruh modul 1794-AENTR berukuran 3,4 x 3,7 x 2,7 inci. Adaptor ini cocok untuk persyaratan aplikasi tertentu yang menggunakan jaringan Ethernet.Ini termasuk ketika ada kebutuhan untuk mengirimkan data secara teratur atau untuk manajemen pabrikAda switch built-in untuk tingkat ketersediaan yang tinggi dan untuk konfigurasi drive, pengumpulan data, dan kontrol proses pada satu, jaringan kecepatan tinggi, dengan koneksi internet / intranet.Ini menggunakan Protokol Kontrol dan Informasi (CIP).
