Rincian produk:
Produsen: Allen Bradley
Nomor produk : 1756-OB32
Jenis Produk: Modul Keluar DC

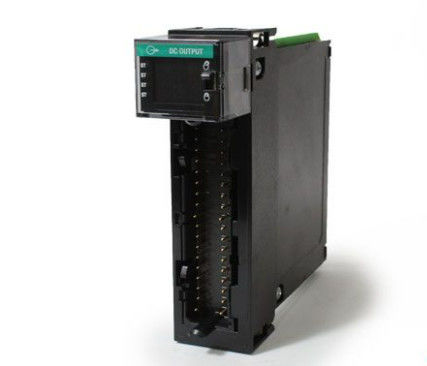

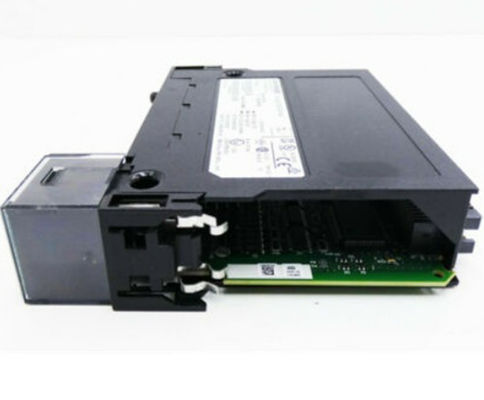

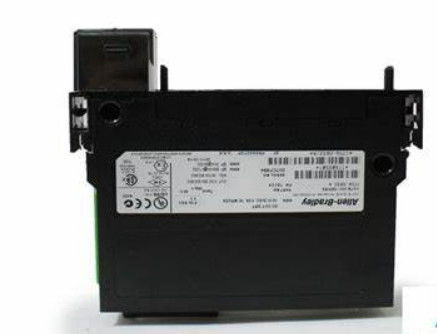

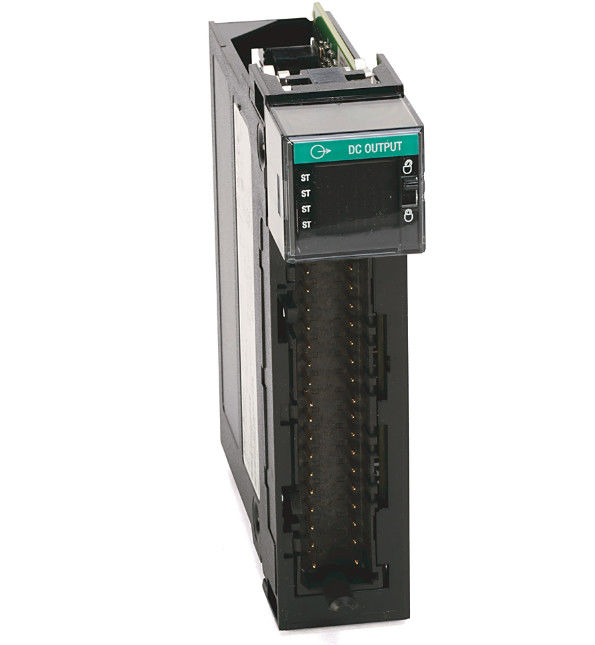

1756-OB32 adalah Allen-Bradley High-Density 24VDC discrete output module.Perangkat output dapat mencakup lampu pilot, relay, kontaktor, panel pengumuman, solenoid, buzzer, sirene, klakson dan alat penggerak lainnya.
Modul output ini sangat ideal untuk digunakan dalam sistem di mana sejumlah besar output ada dengan ruang terbatas untuk pemasangan sasis ControlLogix yang lebih besar atau perluasan.Ini menempati slot tunggal dan mendukung instalasi di sasis lokal atau jarak jauh. Modul ini kompatibel untuk digunakan dengan setiap prosesor ControlLogix termasuk versi ControlLogix yang lebih baru.
1756-OB32 ini dilengkapi dengan 32 indikator LED yang digunakan untuk memantau pemicu saluran.Indikator panel depan ini adalah alat pemecahan masalah visual penting karena dapat digunakan untuk mengkonfirmasi perintah pengontrol ke beban yang terhubungSetiap saluran memiliki parameter yang dapat dikonfigurasi individu dan mendukung output forcing.
Sebuah removable terminal block (RTB) diperlukan untuk digunakan dengan modul ini. RTB yang sesuai untuk modul output ini adalah 1756-TBCH dan 1756-TBS6H.RTB digunakan untuk menyediakan koneksi modular ke perangkat output. Selama penggantian modul, seluruh RTB dikeluarkan dari slot instalasi dan ditransfer ke modul pengganti. Ini mencegah pengolahan ulang kabel untuk pemeliharaan dan pemecahan masalah yang lebih cepat.
Fuse yang direkomendasikan untuk modul ini adalah 5x20mm 800 mA yang disediakan oleh Littelfuse p/n SP001.1003 atau Schurter p/n 216.800. Sebuah removable terminal block (RTB) diperlukan untuk sambungan kabel output. Untuk modul ini, satu-satunya RTB yang kompatibel adalah cage clamp 1756-TBCH dan spring clamp 1756-TBS6H.Ingat untuk menginstal dan tanah sasis dan catu daya sebelum menginstal modul dengan RTBModul ini juga memiliki indikator lampu status yang menunjukkan status modul dan status I/O individu.
Format komunikasi yang bekerja dengan modul 1756-OB32 adalah data keluaran terjadwal, data keluaran, optimasi rak, optimasi rak hanya mendengarkan, dan data keluaran hanya mendengarkan.Anda juga dapat mengkonfigurasi keadaan dalam Mode Fault per titik dan keadaan dalam Mode Program per titik. Anda dapat memilih opsi berikut untuk keduanya: Tahan Status Terakhir, On, atau Off. Perhatikan bahwa ini ditetapkan secara default untuk semua.
Modul 1756-OB32 memiliki kategori tegangan sumber DC 12/24V dan rentang tegangan operasi 10 hingga 31.2V DC.Ini juga memiliki total daya latar belakang 1.58W, arus kebocoran maksimum off-state per titik 0,5 mA per titik, dan penurunan tegangan maksimum on-state 200 mV DC pada 0,5 A.Listrik pasang maksimumnya per titik adalah 1 A selama 10 ms per titik yang dapat diulang setiap 2 s pada 60 derajat Celcius dan arus beban minimumnya adalah 3 mA per titikArus maksimum per titik pada 50 derajat Celcius adalah 0.5A dan 0.35A pada 60 derajat Celcius, sementara arus maksimum per modul adalah 16 A pada 50 derajat Celcius dan 10 A pada 60 derajat Celcius.Modul ini juga memiliki tegangan isolasi terus-menerus 250V.
Spesifikasi Teknis
| Produsen |
Rockwell Automation |
| Merek |
Allen-Bradley |
| Nomor Bagian/Catalog No. |
1756-OB32 |
| Seri |
ControlLogix |
| Jenis Modul |
Modul Keluar DC |
| Output |
32 poin |
| Tegangan |
Sumber DC 12-24 Volt |
| Jangkauan Tegangan Operasi |
10-31.2 volt DC |
| Waktu Penundaan Output, dari OFF ke ON |
60 μs nom/1 ms max |
| Waktu Penundaan Output, ON ke OFF |
200 μs nom/1 ms max |
| Arus per titik |
0.5 A @ 50 °C (122 °F) derating linier 0,35 A @ 60 °C (140 °F) |
| Arus per modul |
16 A @ 50 °C (122 °F) derating linier 10 A @ 60 °C (140 °F) |
| Titik Rating arus output maksimum |
0.5 ampere pada suhu 50 derajat Celcius, 0.35 ampere pada suhu 60 derajat Celcius |
| Modul Rating arus output maksimum |
16 ampere pada suhu 50 derajat Celcius, 10 ampere pada suhu 60 derajat Celcius |
| UPC |
10662468702994 |
| Penghambatan Daya (Max) |
4.8 watt pada 60 derajat Celcius |
| Arus belakang pada 5 volt |
300 miliampere |
| Blok Terminal yang bisa dilepas |
1756-TBCH, 1756-TBS6H |
| Tegangan isolasi |
50 volt terus menerus |
| Pengangkutan |
Tidak ada |
