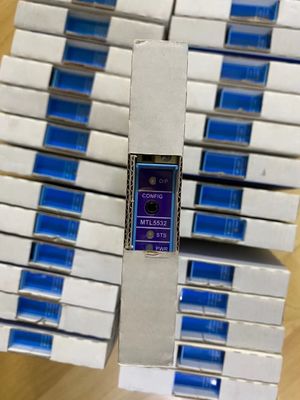

MTL5532 Pals Isolator MTL Instrumen 4/20mA Current Outputs

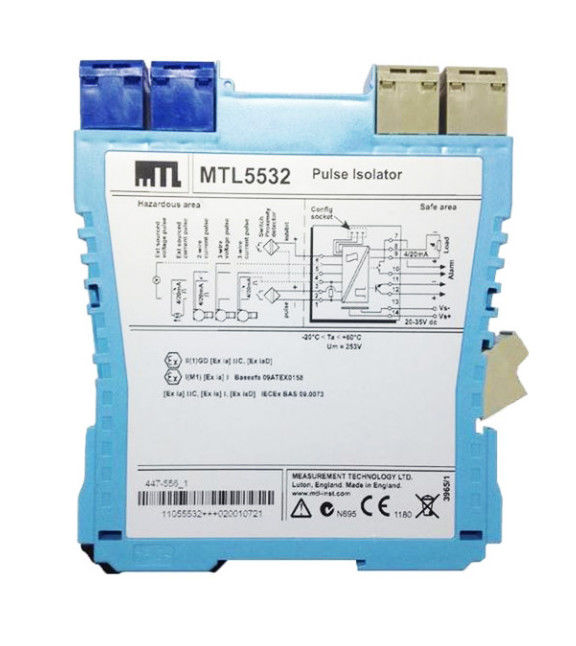

MTL5532 MTL Instrument Pulse Isolator

MTLx532 mengisolasi pulsa dari saklar, proximity detector, arus
pemancar pulsa atau pemancar pulsa tegangan yang terletak di tempat berbahaya
Ini sangat ideal untuk aplikasi yang melibatkan kecepatan denyut nadi yang tinggi dan kecepatan
Waktu respons, dengan mengulangi denyut nadi ke area aman.
output proporsional dengan frekuensi juga disediakan, bersama dengan relay
output, yang dapat dikonfigurasi untuk bertindak sebagai alarm.
dilakukan dengan komputer pribadi.

Spesifikasi
Lihat juga spesifikasi umum

• Jumlah saluran
Satu, penuh mengambang
• Jenis sensor
Switch atau detektor kedekatan (NAMUR/BS EN 609475:6:2001)
.2° atau 3° pemancar tegangan atau pulsa kawat
• Lokasi saklar
Zona 0, zona berbahaya IIC, T6
Divisi 1, Kelompok A, lokasi berbahaya
• Lokasi detektor atau pemancar jarak dekat
Zona 0, IIC, T4T6 jika disertifikasi dengan baik
Div.1, Kelompok A, lokasi berbahaya
• Masukan
Masukan saklar:
Output ON jika switch ditutup
Masukan detektor kedekatan:
Eksitasi: 7,0 sampai 9,0V DC dari 1kΩ nominal
Output ON jika input > 2.1mA* (< 2kΩ)
Output OFF jika input < 1,2mA* (> 10kΩ)
Hysteresis switching: 0.2mA (650Ω) nominal
*NAMUR dan standar BS EN 6094756:2001
Masukan pulsa arus:
Pasokan pemancar: 16,5V DC pada 20mA
arus sirkuit pendek: 24mA
Output: dalam > 9,0mA = ON, dalam < 7,0mA = OFF
Hysteresis switching: 0,5mA
Masukan tegangan pulsa
Impedansi masukan: > 10kΩ
Tegangan titik switch (Vsp): 3, 6 atau 12V nominal
(Pengguna dapat dipilih melalui saklar di sisi modul)
Output: Vin > Vsp = ON, Vin < Vsp = OFF
Hysteresis switching: 100mV + (0,1 x Vsp) khas
• Keluarnya denyut nadi dari area aman
Penundaan maksimum: 10μs
Tegangan maksimum off-state: 35V
Listrik kebocoran maksimum off-state: 10μA
Resistensi maksimum on-state: 25Ω
Maksimal arus aktif: 50mA
Output OFF jika pasokan gagal
Catatan: Sinyal LFD adalah Zener-diode yang dilindungi terhadap beban induktif
• Keluarnya arus zona aman
Penundaan pengambilan input: 2 periode sinyal (5 ms min.)
Rentang sinyal: 4 sampai 20mA
Rentang di bawah/di atas: 0 sampai 22mA
Resistensi beban: 0 sampai 450Ω @20mA
Resistensi output: >1MΩ
Ripple: < 50μA dari puncak ke puncak
Keakuratan: lebih baik dari 20μA pada 20°C
Pergeseran suhu: < 1μA/°C
Risetime (10% - 90%, setelah perubahan langkah): 60 ms
• Output alarm
Relay ON dalam alarm, 0,5A @ 35Vdc maksimum.
• Lebar denyut nadi
Tinggi: 10μs min
rendah: 10μs min
• Jangkauan frekuensi
0 50kHz - modus output pulsa
0 10KHz - untuk output analog
• LED indikator
Hijau: indikasi daya
Kuning: menyala saat sirkuit output menyala
Merah: berkedip ketika kesalahan atau kesalahan jalur
• Kebutuhan daya
65mA pada 24V DC
70mA pada 20V DC
55mA pada 35V DC
• Penghambatan daya dalam unit
1.35W maksimum pada 24V
1.75W maksimum pada 35V
• Deskripsi keselamatan (Um = 253V rms atau dc)
Terminal 2 sampai 1 dan 6 sampai 1
U_o= 10,5V I_o=14mA P_o= 37mW
Terminal 4 sampai 3 dan 1
U_o= 28V I_o= 93mA P_o= 651mW
Terminal 3 sampai 1
Peralatan yang tidak menyimpan energi ≤1,5V, ≤0,1A dan ≤25mW; dapat
terkoneksi tanpa sertifikasi lebih lanjut ke loop IS dengan tegangan sirkuit terbuka < 28V
Terminal 5 sampai 4 dan 1
V_maksimal≤ 28V, I_maksimal≤ 94mA, P_maksimal≤ 0,66W
• Konfigurator
Komputer pribadi yang menjalankan perangkat lunak MTL PCS45 dengan antarmuka serial PCL45USB.
