MTL5513 MTL Instrumen Switch Proximity Detector Interface Penghalang Keamanan Maksimal 10,5 V

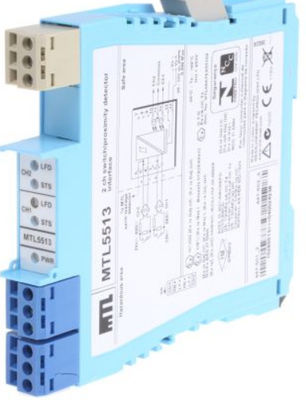

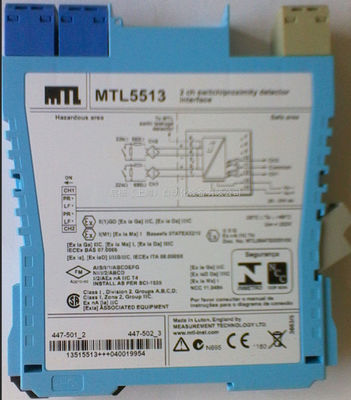

MTL5513 MTL Instruments Switch/Proximity Detector Interface

MTL5513 memungkinkan dua output solid-state di area aman dikendalikan oleh dua saklar atau detektor kedekatan yang terletak di area berbahaya.Transistor Ch1/Ch2 output berbagi terminal umum dan dapat beralih sinyal polaritas +ve atau -ve. Pemberhentian fase output independen dan deteksi kesalahan jalur diaktifkan melalui saklar untuk setiap output. Indikasi LFD disediakan di bagian atas modul.

Spesifikasi
Lihat juga spesifikasi umum

• Jumlah saluran
Dua.
• Lokasi saklar
Zona 0, zona berbahaya IIC, T6
Divisi 1, lokasi berbahaya kelompok A
• Lokasi detektor kedekatan
Zona 0, IIC, area berbahaya T4?? 6 jika disertifikasi dengan tepat
Divisi 1, lokasi berbahaya kelompok A
• Masukan dari area berbahaya
Input yang sesuai dengan standar BS EN6094756:2001 untuk detektor kedekatan (NAMUR)
• Tegangan yang diterapkan pada sensor
7 sampai 9V DC dari 1kΩ ±10%
• Karakteristik input/output
Fase normal
Output ditutup jika input > 2.1mA (< 2kΩ dalam sirkuit input)
Output terbuka jika input < 1,2mA (> 10kΩ dalam sirkuit input)
Hysteresis: 200μA (650Ω) nominal
• Deteksi kesalahan jalur (LFD) (jika dipilih)
Pengguna dapat memilih untuk setiap saluran melalui saklar di sisi unit. kesalahan garis ditunjukkan oleh LED untuk setiap saluran.
Alarm sirkuit terbuka jika dalam < 50μA
Alarm sirkuit terbuka mati jika dalam > 250μA
Alarm sirkuit pendek jika Rin < 100Ω
Alarm sirkuit pendek dimatikan jika Rin > 360Ω
Catatan: Resistor harus dipasang saat menggunakan fasilitas LFD dengan input kontak
500Ω sampai 1kΩ dalam seri dengan switch
20kΩ sampai 25kΩ secara paralel dengan switch
• Peralihan fase
Independen untuk setiap saluran, dapat dipilih oleh pengguna
• Keluar dari area aman
Output solid-state terapung yang kompatibel dengan sirkuit logika
Frekuensi operasi: DC sampai 500Hz
Maks. tegangan off-state: ± 35V
Maks. arus kebocoran off-state: ± 50μA
Resistensi maksimum pada keadaan aktif: 25Ω
Maks. arus pada keadaan aktif: ± 50mA
• LED indikator
Hijau: indikasi daya
Kuning: dua: status saluran, saat output aktif
Merah: dua: indikasi LFD, pada saat kesalahan jalur terdeteksi
• Konsumsi arus maksimum
30mA pada 24V
• Penghambatan daya dalam unit
0.65W khas pada 24V, dengan beban 10mA
0.78W max. dengan beban 50mA
• Deskripsi keselamatan (setiap saluran)
U_o= 10,5V I_o=14mA P_o= 37mW U_m= 253V rms atau dc
