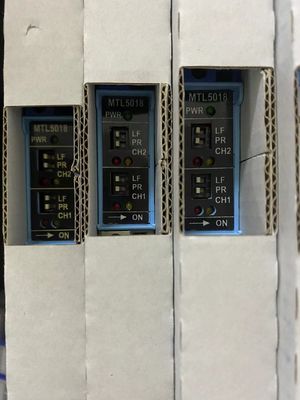

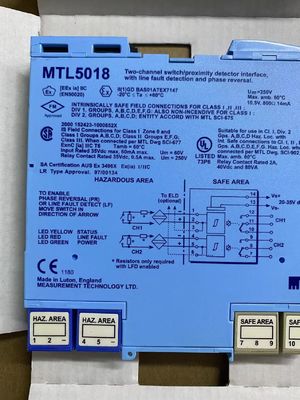

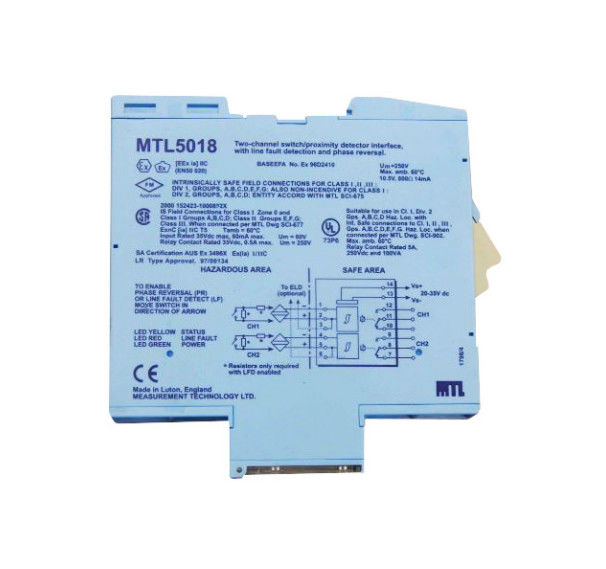

MTL5018 MTL Instrumen Detektor Kedekatan Antarmuka Jumlah Saluran 2

MTL5018 MTL Instruments Proximity Detector Interface

MTL5018 memungkinkan dua beban area aman untuk dikendalikan oleh dua
penyambung atau detektor kedekatan yang terletak di daerah berbahaya.
kontrol pembalikan fase independen memungkinkan
suatu kondisi alarm yang harus disinyalisasikan untuk kedua keadaan sensor.
Fasilitas deteksi kesalahan jalur yang dapat dipilih (LFD) mendeteksi kesalahan terbuka atau pendek
sirkuit di salah satu sirkuit lapangan.

Spesifikasi
Lihat juga spesifikasi umum
• Jumlah saluran
Dua.
• Lokasi saklar
Zona 0, zona berbahaya IIC, T6
Divisi 1, lokasi berbahaya kelompok A
• Lokasi detektor kedekatan
Zona 0, IIC, area berbahaya T4?? 6 jika disertifikasi dengan tepat
Divisi 1, lokasi berbahaya kelompok A
• Keluar dari area aman
Dua relay dengan kontak pergantian
• Masukan dari area berbahaya
Input yang sesuai dengan standar NAMUR/DIN 19234 untuk detektor kedekatan
• Tegangan yang diterapkan pada sensor
7 sampai 9V dari 1kΩ ±10%
• Karakteristik input/output
Fase normal (balik):
output dihidupkan (dihidupkan) jika Iin > 2,1 mA atau Rin < 2kΩ
output tidak berenergi (berenergi) jika Iin < 1,2mA atau Rin > 10kΩ
Hysteresis: 200μA, khas
• Deteksi kesalahan jalur (LFD)
Pengguna dapat memilih melalui saklar di bagian atas unit. kesalahan baris ditandai oleh LED untuk setiap saluran. kesalahan baris terdeteksi de-energi relay.
Alarm sirkuit terbuka jika Iin < 100μA
Alarm sirkuit terbuka dimatikan jika Iin> 250μA
Alarm sirkuit pendek jika Rin < 100Ω
Alarm sirkuit pendek dimatikan jika Rin> 360Ω
Catatan: Resistor harus dipasang saat menggunakan fasilitas LFD dengan input kontak
500Ω sampai 1kΩ dalam seri dengan switch
20kΩ sampai 25kΩ secara paralel dengan switch
• Peralihan fase
Independen untuk setiap saluran, dapat dipilih oleh pengguna
• Jenis relay
Satu tiang, kontak pergantian
Catatan: beban reaktif harus ditekan secara memadai
• Karakteristik relay
Waktu respons: 10ms maksimum
Nomor kontak: 250V ac, 2A, cosø >0.7
40V DC, 2A, beban resistif

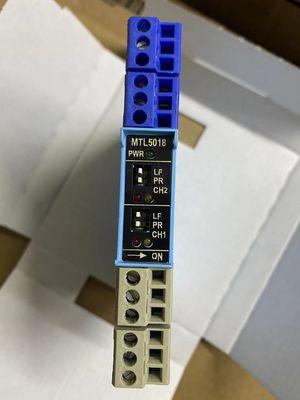

• LED indikator
Hijau: indikasi daya
Kuning: dua: status setiap saluran (pada saat output dihidupkan)
Merah: dua: indikasi LFD untuk setiap saluran (pada saat kesalahan jalur terdeteksi)
• Konsumsi arus maksimum
60mA pada 20V
60mA pada 24V
40mA pada 35V
• Penghambatan daya maksimum
1.4W pada 24V
1.5W pada 35V
• Mengisolasi diri
250V ac atau dc antara catu daya, sirkuit area berbahaya dan output relay
• Deskripsi keselamatan (setiap saluran)
10.5V, 800Ω, 14mA, Um= 250V rms atau dc
