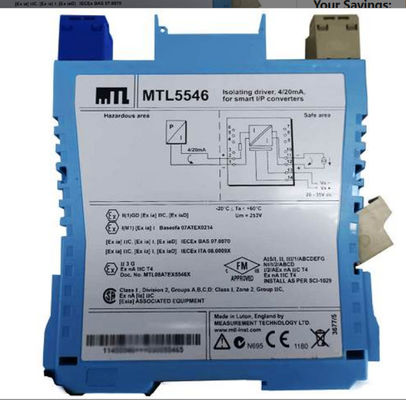

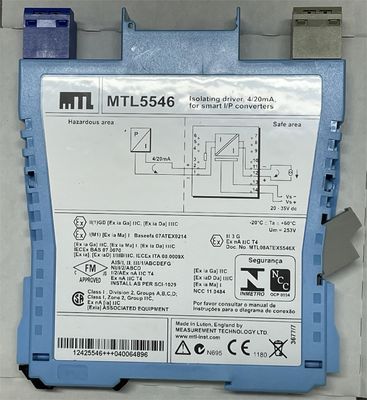

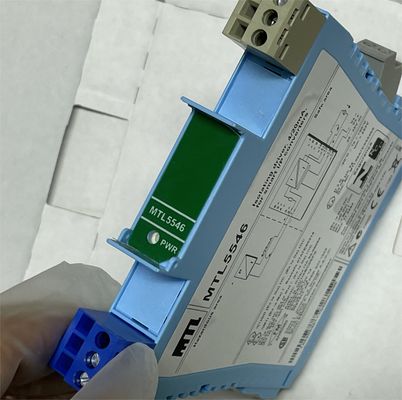

MTL5546 MTL Isolating Driver Untuk 4 ¢ 20mA HART® Valve Positioner Dengan Line Fault Detection

MTL5546 Instrumen MTL Mengisolasi Pengemudi

MTL5546 menerima sinyal terapung 4/20mA dari area aman
pengontrol untuk menggerakkan konverter arus/tekanan (atau beban lain)
Untuk posisi katup cerdas, modul ini dapat digunakan untuk
juga memungkinkan transmisi dua arah komunikasi digital
sinyal sehingga perangkat dapat diinterogasi baik dari operator
Pengendali proses dengan
Fasilitas readback dapat mendeteksi sirkuit terbuka atau pendek dalam kabel lapangan:
jika ini terjadi, arus yang diterima ke terminal turun ke preset
tingkat.

Spesifikasi
Lihat juga spesifikasi umum
• Jumlah saluran
Satu.
• Lokasi konverter I/P
Zona 0, IIC, area berbahaya T4?? 6 jika disertifikasi dengan tepat
Divisi 1, Kelompok A, lokasi berbahaya
• Kisaran kerja
4 sampai 20mA
• Bandwidth sinyal digital
500Hz sampai 10kHz
• Resistensi beban maksimum
800Ω (16V pada 20mA)
• Resistensi beban minimum
90Ω (deteksi sirkuit pendek pada < 50Ω)
• Resistensi output
> 1MΩ
• Kemampuan di bawah/di atas jangkauan
Di bawah rentang = 1mA
Over range = 24mA (beban ≤ 520Ω)
• Input dan output sirkuit riak
< 40μA dari puncak ke puncak
• Keakuratan transfer pada 20°C
Lebih baik dari 20μA
• Pergeseran suhu
< 1,0μA/°C
• Karakteristik input
< 6,0V dengan kabel medan utuh
< 0,9mA dengan kabel lapangan terbuka atau sirkuit pendek
• Waktu respons
Tetap dalam 200μA dari nilai akhir dalam 100ms
• Dukungan komunikasi
HART®
• LED indikator
Hijau: indikasi daya
• Konsumsi arus maksimum (dengan sinyal 20mA pada beban 250Ω)
35mA pada 24V DC
• Pergeseran daya dalam unit (dengan sinyal 20mA dalam beban 250Ω)
0.8W pada 24V
• Deskripsi keselamatan
V_o= 28V I_o= 93mA P_o= 651mW U_m= 253V rms atau dc
