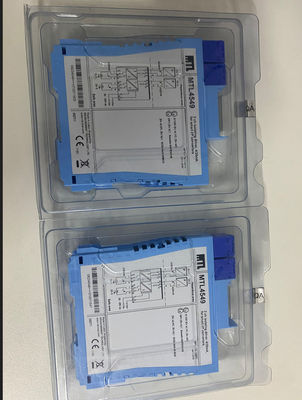

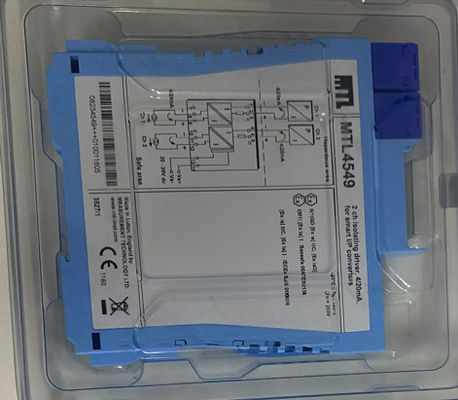

MTL4549 Mengisolasi Pengemudi MTL Instrumen Dua Saluran Untuk 4?? 20mA HART® Valve Positioner

MTL4549 Mengisolasi Driver

MTLx549 menerima sinyal terapung 4/20mA dari pengontrol area aman
untuk menggerakkan 2 konverter arus/tekanan (atau beban lain hingga 800Ω) di
Untuk posisi katup HART, modul ini juga memungkinkan
proses transmisi sinyal komunikasi digital dua arah
pengontrol dengan fasilitas membaca kembali dapat mendeteksi sirkuit terbuka atau pendek
dalam kabel lapangan: jika ini terjadi, arus yang diterima ke terminal
turun ke tingkat yang telah ditetapkan.

Spesifikasi
Lihat juga spesifikasi umum
• Jumlah saluran
Dua.
• Lokasi konverter I/P
Zona 0, IIC, area berbahaya T4?? 6 jika disertifikasi dengan tepat
Divisi 1, Kelompok A, lokasi berbahaya
• Kisaran kerja
4 sampai 20mA
• Bandwidth sinyal digital
500Hz sampai 10kHz
• Resistensi beban maksimum
800Ω (16V pada 20mA)
• Resistensi beban minimum
90Ω (deteksi sirkuit pendek pada < 50Ω)
• Resistensi output
> 1MΩ
• Kemampuan di bawah/di atas jangkauan
Di bawah rentang = 1mA
Over range = 24mA (beban ≤ 520Ω)
• Input dan output sirkuit riak
< 40μA dari puncak ke puncak
• Dukungan komunikasi
HART
• Keakuratan transfer pada 20°C
Lebih baik dari 20μA
• Pergeseran suhu
< 1,0μA/°C
• Karakteristik input
Normal: < 6,0V
Sirkuit terbuka: < 0,9mA
Sirkuit pendek: < 0,9mA
• Waktu respons
Tetap dalam 200μA dari nilai akhir dalam 100ms
• LED indikator
Hijau: indikasi daya
• Konsumsi arus maksimum (dengan sinyal 20mA pada beban 250Ω)
70mA pada 24V DC
• Pergeseran daya dalam unit (dengan sinyal 20mA dalam beban 250Ω)
1.6W pada 24V
• Deskripsi keselamatan (setiap saluran)
U_o= 28V I_o= 93mA P_o= 0,65W U_m= 253V rms atau dc
