MTL5511 MTL Instruments Switch Proximity Detector Interface 10ms Maksimal

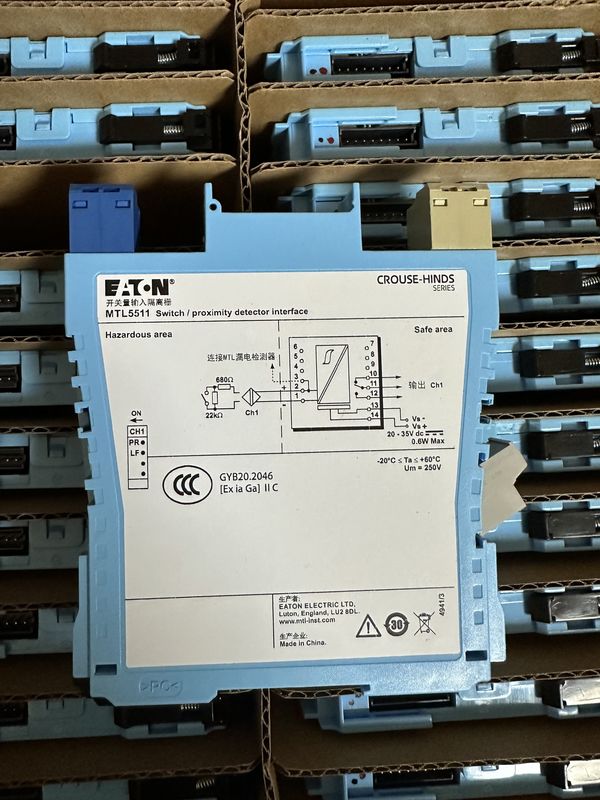

MTL5511 MTL Instruments Switch/Proximity Detector Interface

MTL5511 memungkinkan beban area aman untuk dikendalikan oleh saklar atau proximity detector yang terletak di area berbahaya.
atau kondisi sirkuit pendek dalam kabel lapangan terdeteksi oleh fasilitas linefault-detection (LFD) dan juga ditunjukkan di bagian atas modul.Peralihan fase untuk saluran dipilih oleh saklar di sisi modul dan output yang disediakan oleh kontak relay pergantian.

Spesifikasi
Lihat juga spesifikasi umum

• Jumlah saluran
Satu.
• Lokasi saklar
Zona 0, zona berbahaya IIC, T6
Divisi 1, lokasi berbahaya kelompok A
• Lokasi detektor kedekatan
Zona 0, IIC, area berbahaya T4?? 6 jika disertifikasi dengan tepat
Divisi 1, lokasi berbahaya kelompok A
• Masukan dari area berbahaya
Input yang sesuai dengan standar BS EN6094756:2001 untuk detektor kedekatan (NAMUR)
• Tegangan yang diterapkan pada sensor
7 sampai 9V DC dari 1kΩ ±10%
• Karakteristik input/output
Fase normal
Output ditutup jika input > 2.1mA (< 2kΩ dalam sirkuit input)
Output terbuka jika input < 1,2mA (> 10kΩ dalam sirkuit input)
Hysteresis: 200μA (650Ω) nominal
• Deteksi kesalahan jalur (LFD) (jika dipilih)
Pengguna dapat memilih melalui saklar di sisi unit. kesalahan jalur ditunjukkan oleh LED. relay saluran output dimatikan jika
kesalahan jalur input terdeteksi.
Alarm sirkuit terbuka jika dalam < 50μA
Alarm sirkuit terbuka mati jika dalam > 250μA
Alarm sirkuit pendek jika Rin < 100Ω
Alarm sirkuit pendek dimatikan jika Rin > 360Ω
Catatan: Resistor harus dipasang saat menggunakan fasilitas LFD dengan input kontak
500Ω sampai 1kΩ dalam seri dengan switch
20kΩ sampai 25kΩ secara paralel dengan switch
• Keluar dari area aman
Relay kutub tunggal dengan kontak pergantian
Catatan: beban reaktif harus ditekan secara memadai
• Karakteristik relay
Waktu respons: 10ms maksimum
Nomor kontak ((Area Aman): 50V ac, 2A, cosØ >0.7,
40V DC, 2A, beban resistif
Nomor kontak ((Zone 2): 35V, 2A, 100VA

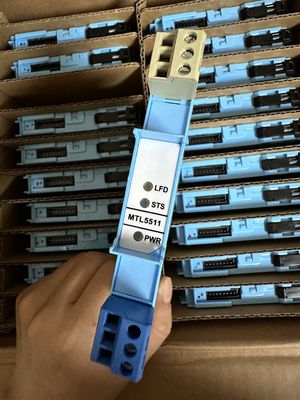

• LED indikator
Hijau: indikasi daya
Kuning: status saluran, pada saat output energi
Merah: Indikasi LFD, pada saat kesalahan jalur terdeteksi
• Konsumsi arus maksimum
25mA pada 24V
• Penghambatan daya dalam unit
0.6W pada 24V
• Deskripsi keselamatan (setiap saluran)
U_o= 10,5V I_o=14mA P_o= 37mW U_m= 253V rms atau dc
