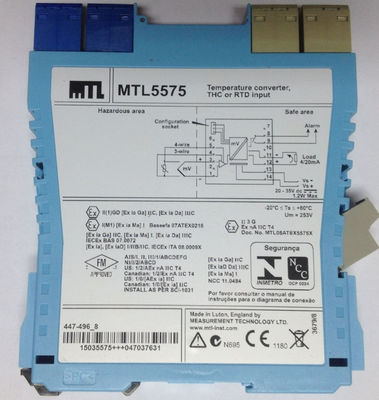

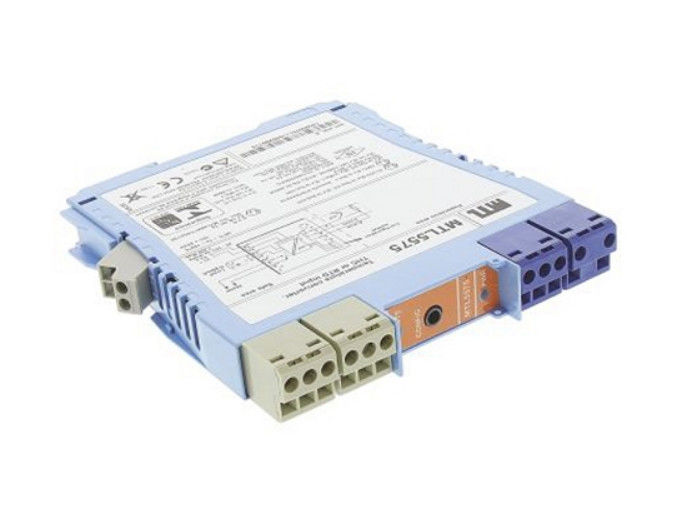

MTL5575 MTL Industri Konverter Suhu

MTL5575 MTL Instrumen Konverter Suhu

MTL5575 mengubah sinyal DC tingkat rendah dari sensor suhu yang dipasang di area berbahaya menjadi arus 4/20mA untuk mengemudi beban area aman.,menjangkau, memantau, menguji dan menandai untuk semua jenis termokopel dan RTD 2-, 3- atau 4-kawat. (Untuk aplikasi termokopel, colokan HAZ-CJC pada terminal 1 ′3 mencakup sensor CJC integral).Konfigurasi dilakukan dengan menggunakan komputer pribadiSebuah output alarm tunggal disediakan dan dapat dikonfigurasi untuk proses alarm atau untuk memberikan pemberitahuan kegagalan termokopel awal.

Spesifikasi
Lihat juga spesifikasi umum

• Jumlah saluran
Satu.
• Sumber sinyal
Tipe THC J, K, T, E, R, S, B atau N sampai BS 60584 dan input XK mV
RTD 2/3/4-kawat platinum untuk BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 & Cu-53
Ni 100/500/1000 DIN 43760
• Lokasi sumber sinyal
Zona 0, IIC, area berbahaya T4-6
Divisi 1, Kelompok A, lokasi berbahaya
• Jangkauan sinyal masukan
75 sampai +75mV, atau 0 sampai 400Ω (0 sampai 1000Ω sensor Pt & Ni)
• rentang sinyal masukan
3 sampai 150mV, atau 10 sampai 400Ω (10 sampai 1000Ω sensor Pt & Ni)
• RTD arus rangsangan
200μA nominal
• Kompensasi simpang dingin
Otomatis atau bisa dipilih
• Kesalahan kompensasi persimpangan dingin
≤ 1,0°C
• Penolakan modus umum
120dB untuk 240V pada 50Hz atau 60Hz (respon 500ms)
• Penolakan modus seri
40dB untuk 50Hz atau 60Hz
• Keakuratan kalibrasi (pada 20°C)
(termasuk histeresis, nonlinearitas dan repeatability)
Input: (respon 500ms)
mV/THC: ± 15μV atau ± 0,05% dari nilai masukan (yang mana lebih besar)
RTD: ± 80mΩ
Output: ± 11μA
• Pergeseran suhu (tipikal)
Input:
mV/THC: ± 0,003% dari nilai input/°C
RTD: ± 7mΩ/°C
Output: ± 0,6μA/°C
• Contoh akurasi kalibrasi dan drift suhu
(RTD input - 500ms respons)
Span: 250Ω
Keakuratan: ± (0,08/250 + 11/16000) x 100%
= 0,1% dari rentang
Pergeseran suhu: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Mengemudi dengan aman jika sensor gagal
Upscale, downscale, atau off
• Burnout dini
Deteksi burnout dini untuk termokopel (jika dipilih)
Pemberhentian alarm ketika peningkatan resistensi loop > 50Ω
• Jangkauan output
4 sampai 20mA nominal ke 600Ω maksimum.
• Output alarm (bisa dikonfigurasi)
Relay ON dalam alarm, 250mA @ 35V max
• Resistensi timbal maksimum (THC)
600Ω
• Waktu respons
Konfigurasi - 500 ms default ((Keakuratan pada 100/200ms - kontak MTL)
• LED indikator
Hijau: kekuatan dan indikasi status
Kuning: indikasi alarm, ketika kontak ditutup
• Konsumsi arus maksimum (dengan sinyal 20mA)
50mA pada 24V
• Pergeseran daya dalam unit (dengan sinyal 20mA)
1.2W pada 24V
• Deskripsi keselamatan
Lihat sertifikat untuk parameter.
• Konfigurator
Komputer pribadi yang menjalankan perangkat lunak MTL PCS45 dengan
Antarmuka serial PCL45USB

Model terkait:
