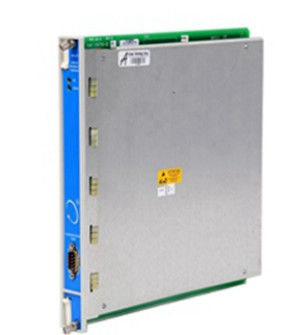

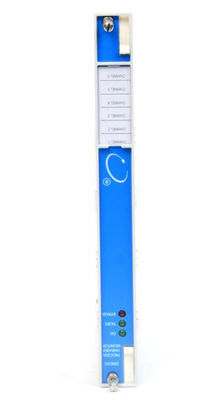

Bently Nevada 3500/62-03-00 Monitor Variabel Proses
Deskripsi
3500/62 Proses Variable Monitor adalah monitor 6 saluran untuk pemrosesan mesin parameter kritis yang layak pemantauan terus menerus, seperti tekanan, aliran, suhu, dan tingkat.Monitor menerima input arus +4 sampai +20 mA atau input tegangan proporsional antara -10 Vdc dan +10 VdcIni mengkondisikan sinyal ini dan membandingkan sinyal yang dikondisikan dengan setpoint alarm yang dapat diprogram oleh pengguna.
Monitor 3500/62:
• Secara terus menerus membandingkan parameter yang dipantau dengan setpoint alarm yang dikonfigurasi untuk mengaktifkan alarm untuk perlindungan mesin.
• Memberikan informasi mesin penting untuk operasi dan personel pemeliharaan.
Anda dapat memprogram 3500/62 menggunakan 3500 Rack Configuration Software untuk melakukan pengukuran arus atau tegangan.+/-10 volt DC, terisolasi 4-20 mA, atau 4-20 mA dengan penghalang zener yang sangat aman.
Ketika digunakan dalam konfigurasi Triple Modular Redundant (TMR), Anda harus menginstal Monitor Variabel Proses bersebelahan satu sama lain dalam kelompok tiga.monitor menggunakan dua jenis pemungutan suara untuk memastikan operasi yang akurat dan untuk menghindari kehilangan mesin
perlindungan akibat kegagalan titik tunggal.
Informasi
Monitor Variabel Proses
3500/62-AA-BB
• A: Jenis modul I/O
01 -10 sampai +10 Vdc I/O Module dengan terminasi internal
02 -10 sampai +10 Vdc I/O Module dengan terminal eksternal
03 Modul I/O +4 sampai +20 mA terisolasi dengan terminal internal
04 Modul I/O +4 sampai +20 mA terisolasi dengan terminal eksternal
05 Modul I/O +4 sampai +20 mA yang tidak terisolasi dengan penghalang internal dan penghentian internal
• B: Pilihan persetujuan agensi
00 Tidak ada
01 CSA/NRTL/C
02 ATEX/CSA (Kelas 1, Zona 2)
Blok Penghentian Eksternal
• 136595-01 3500/62 External Termination Block (Terminal Strip Connectors).
• 136603-01 3500/62 External Termination Block (Euro Style Connectors).
Kabel
3500/62 Transducer (XDCR) Signal to External Termination (ET) Block Cable
134544-AAAA-BB
• A: Panjang kabel
0005 5 kaki (1,5 meter)
0007 7 kaki (2,1 meter)
0010 3 meter
0025 25 kaki (7,5 meter)
0050 50 kaki (15 meter)
0100 100 kaki (30,5 meter)
• B: Instruksi pemasangan
01 Tidak dirakit
02 Dipasang
Pengecoran
• 163179-03 3500/62 monitor
• 136590-01 IC Firmware
• 04425545 Tali pergelangan tangan yang mengasingkan (penggunaan tunggal)
• 04400037 Alat penghapusan IC
• 136491-01 -10 Vdc sampai +10 Vdc Modul I/O dengan terminal internal
• 136499-01 -10 Vdc sampai +10 Vdc Modul I/O dengan terminal eksternal
• 136294-01 Modul I/O +4 sampai +20 mA terisolasi dengan terminal internal
• 136483-01 Modul I/O +4 sampai +20 mA terisolasi dengan terminal eksternal
• 137110-01 4 sampai 20 mA Modul I/O Barrier dengan terminal internal
• 136973 3500/62 Panduan Pengguna
• 01700059 Fuse pengganti untuk I/O penghalang
