Rincian produk:

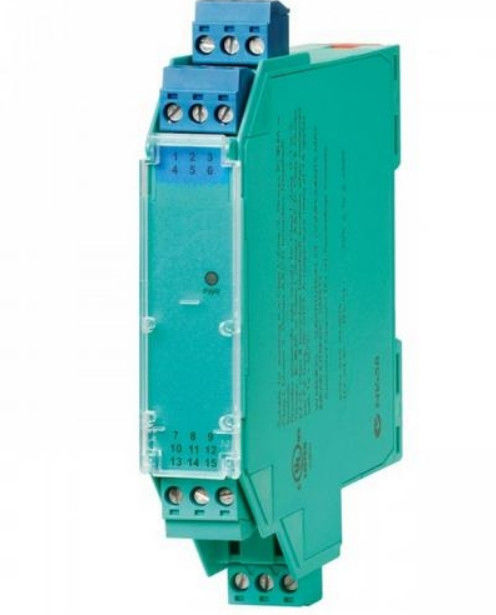

Produsen: Pepperl+Fuchs
Nomor produk :KCD2-STC-Ex1.20
Tipe produk: Smart Transmitter Power Supply
Fitur:
- Penghalang terisolasi 1 saluran
- Sumber DC 24 V (Power Rail)
- Input untuk pemancar SMART 2 kabel dan sumber arus
- Splitter sinyal (1 input dan 2 output)
- Output ganda 0/4 mA... 20 mA atau 0/1 V... 5 V
- Blok terminal dengan soket uji
- Hingga SIL 2 (SC 3) sesuai dengan IEC/EN 61508
Fungsi
Perangkat ini memasok pemancar 2-kawat di area berbahaya, dan juga dapat digunakan dengan sumber arus.
Ini mentransfer sinyal input analog ke area aman sebagai dua sinyal output yang terisolasi.
Komunikasi dua arah didukung untuk pemancar SMART yang menggunakan modulasi arus untuk mengirimkan data dan modulasi tegangan untuk menerima data.
Output dipilih sebagai sumber arus, sumur arus, atau sumber tegangan melalui saklar.
Soket uji untuk koneksi komunikator HART terintegrasi ke terminal perangkat.
Data teknis
1Spesifikasi
Jenis sinyal: Masukan analog
2.Parameter yang berkaitan dengan keselamatan fungsional
Tingkat Integritas Keamanan (SIL): SIL 2
Kemampuan sistematis (SC): SC 3
3.Suplai
Koneksi: Power Rail atau terminal 9+, 10-
Tegangan nominal: 19... 30 V DC
Ripple: dalam toleransi pasokan
Penghambatan daya: sekitar 1,4 W pada arus transfer 20 mA, 250 Ω di kedua output
Konsumsi daya: 2 W
4.Input
Sisi koneksi: sisi lapangan
Koneksi: terminal 1+, 2- (sink); 3+, 4- (sumber)
Sinyal masukan: 0/4... 20 mA
Penurunan tegangan: terminal 3, 4: ≤ 6,1 V pada 20 mA
Listrik sirkuit pendek: terminal 1+, 2-: 25 mA
Resistensi masukan: terminal 1+, 2-: maksimal 500 Ω (BRAIN)
(250 Ω beban)
Tegangan yang tersedia: terminal 1+, 2-: ≥ 16 V pada 20 mA, ≥ 18,5 V pada 4 mA
5. Output
Sisi koneksi: sisi kontrol
Koneksi: Sumber: terminal 5-, 6+; 7-, 8+
wastafel: terminal 5+, 6-, 7+, 8-
Beban: saluran 1: 0... 500 Ω (20 mA) /> 1 MΩ (5 V)
saluran 2: 0... 500 Ω (20 mA) /> 1 MΩ (5 V)
Sinyal keluar: 0/4... 20 mA atau 0/1... 5 V
Ripple: maksimal 50 μA rms
