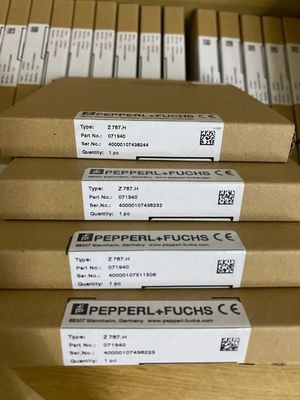

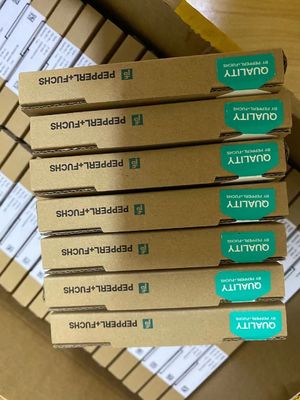

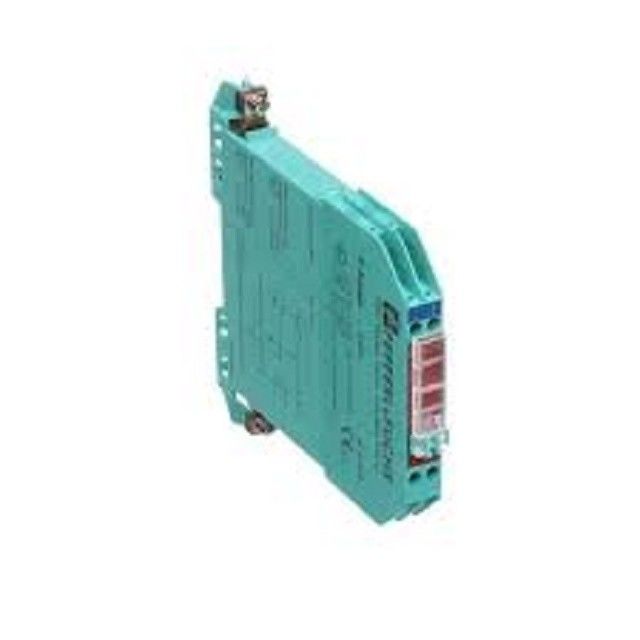

Pepperl+Fuchs Z787.H Zener Barrier 2 Saluran Versi Daya Tinggi
Rincian produk:
Produsen: Pepperl+Fuchs
Nomor produk : Z787.H
Tipe produk: Penghalang Zener
Fitur:
- 2 saluran
- Versi DC, polaritas positif
- Tegangan kerja 26,5 V pada 10 μA
- Resistensi seri maksimal 250 Ω
- Fuse rating 80 mA
- DIN rel yang dapat dipasang
- Versi bertenaga tinggi
- Dengan dioda return
Fungsi
Penghalang Zener mencegah transfer energi yang tidak dapat diterima dari area aman ke area berbahaya.
Dioda zener di penghalang zener dihubungkan ke arah yang berlawanan. tegangan pemecahan dioda tidak melebihi dalam operasi normal.karena kesalahan di area aman, dioda mulai konduktif, menyebabkan sekering meledak.
Versi daya tinggi ini memiliki resistensi seri yang lebih kecil dan karena itu memberikan tegangan yang lebih tinggi ke perangkat lapangan.
Penghalang Zener adalah untuk mengevaluasi sinyal dari daerah berbahaya.Oleh karena itu asumsi saat ini untuk perhitungan keamanan intrinsik adalah nol..
Tergantung pada aplikasi, peningkatan atau penurunan parameter keamanan intrinsik berlaku untuk koneksi serial atau paralel.Contoh aplikasi dapat ditemukan dalam deskripsi sistem dari penghalang Zener.
Data teknis
1Spesifikasi umum
Jenis: Versi DC, polaritas positif
2Spesifikasi listrik
Resistensi nominal: 240 Ω
Resistensi seri: maksimal 250 Ω
Fuse rating: 80 mA
3. Koneksi area berbahaya
Koneksi: terminal 1, 2; 3, 4
4Koneksi area aman.
Koneksi: terminal 5, 6; 7, 8
Tegangan kerja
Daur pasokan: maksimal 27 V
Lingkaran pengukuran: maksimal 26,5 V pada 10 μA
5. Kesesuaian
Tingkat perlindungan: IEC 60529
6Kondisi lingkungan
Suhu lingkungan: -20... 60 °C (-4... 140 °F)
Suhu penyimpanan: -25... 70 °C (-13... 158 °F)
Kelembaban relatif: maksimal 75%, tanpa kondensasi
7Spesifikasi mekanik
Tingkat perlindungan: IP20
Koneksi: terminal sekrup
Bagian tengahnya: maksimal 2 x 2,5... mm2
Massa: sekitar 150 g
Dimensi: 12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 inci) (W x H x D)
Ketinggian: 115 mm
Lebar: 12.5 mm
Kedalaman: 116 mm
Jenis konstruksi: rumah terminal modular, lihat deskripsi sistem
Pemasangan: pada rel pemasangan 35 mm DIN sesuai dengan EN 60715:2001
