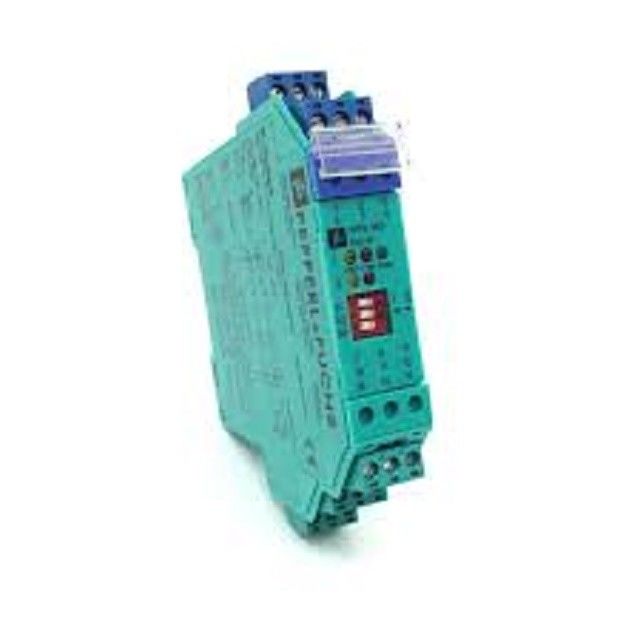

1Spesifikasi umum
Jenis sinyal: Masukan digital
2. Parameter yang berhubungan dengan keselamatan fungsional
Tingkat Integritas Keamanan (SIL): SIL 2
Kemampuan sistematis (SC): SC 3
3. Pasokan
Koneksi: Power Rail atau terminal 14+, 15-
Tegangan nominal: 19... 30 V DC
Ripple: ≤ 10%
Listrik nominal: ≤ 50 mA
Penghambatan daya: ≤ 1 W
Konsumsi daya: ≤ 1 W
4. Masukan
Sisi koneksi: sisi lapangan
Koneksi: terminal 1+, 2+, 3-; 4+, 5+, 6-
Nilai nominal: sesuai dengan EN 60947-5-6 (NAMUR)
Tegangan sirkuit terbuka/arus sirkuit pendek: sekitar 8 V DC / sekitar 8 mA
Titik pengalihan / histeresis pengalihan: 1.2... 2,1 mA / sekitar 0,2 mA
Deteksi kesalahan jalur: Patah I ≤ 0,1 mA, sirkuit pendek I > 6 mA
Rasio denyut nadi/pause: Min. 20 ms / min. 20 ms
5. Output
Sisi koneksi: sisi kontrol
Koneksi: output I: terminal 7, 8, 9 ; output II: terminal 10, 11, 12
Output I, II: sinyal, relay
Pengisian kontak: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A beban resistif
Listrik saklar minimum: 2 mA / 24 V DC
Penundaan aktif/tidak aktif: sekitar 20 ms / sekitar 20 ms
Kehidupan mekanik: 107Siklus beralih
Pesan kesalahan kolektif: Power Rail
6. Karakteristik transfer
Frekuensi beralih: ≤ 10 Hz
7. Isolasi galvanik
Input/Output: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300 Veff
Input/sumber daya: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300 Veff
Output/sumber daya: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300 Veff
Output/Output: isolasi diperkuat menurut IEC/EN 61010-1, tegangan isolasi nominal 300 Veff
8. Indikator/pengaturan
Elemen tampilan: LED
Elemen kontrol: Saklar DIP
Konfigurasi: melalui saklar DIP
Pelabelan: ruang untuk label di bagian depan
9. Kesesuaian dengan Directive
Kompatibilitas elektromagnetik
Peraturan Menteri Keuangan EN 61326-1:2013 (lokasi industri)
Tegangan rendah
Peraturan Menteri Keuangan Nomor: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
