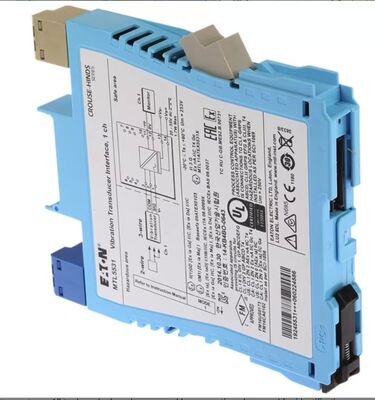

MTL5531 Pengisolasi Transduser Getaran yang Benar-benar Aman
Deskripsi
Produsen:MTL
Produk No. : MTL5531
https://www.achievers-automation.comLebih Banyak Produk
Sumber Daya Komponen Industri yang Dapat Diandalkan untuk Perusahaan
Komponen otomatisasi industri ini disediakan untuk pengadaan perusahaan.Made-to-order dan pengiriman lanjut didukung, dengan harga yang dikutip per pertanyaan.
Untuk mengurangi risiko sumber, setiap pesanan ditangani secara individual dengan dukungan untuk konfirmasi model, klarifikasi kondisi, dan perkiraan waktu pengiriman sebelum pemesanan dilakukan.Ketentuan penawaran yang jelas dan komunikasi yang konsisten disediakan untuk membantu mitra mengelola harapan dan menyelesaikan transaksi dengan percaya diriVerifikasi atau klarifikasi tambahan tersedia bila diperlukan, mendukung pengadaan profesional dan kerja sama jangka panjang.
PeraturanMTL MTL5531adalah isolator sinyal getaran tunggal saluran yang terisolasi galvanis dalam seri MTL5500, diproduksi oleh Eaton MTL Instruments.Ini menghubungkan sensor getaran arus 2 kabel dan probe / akselerometer eddy current 3 kabel yang dipasang di zona berbahaya ledakan, mereproduksi sinyal getaran ke PLC pemantauan sisi aman dan sistem kondisi mesin.
Unit ini memberikan isolasi galvanik 3-port penuh antara sirkuit sensor berbahaya, output pemantauan yang aman dan pasokan listrik 24V DC untuk menghilangkan kebisingan loop tanah dan penyambungan silang sementara.Ini mendukung user-switchable 3.3mA eksitasi untuk transduser getaran 2-kawat, lebar pita sinyal 47kHz yang luas untuk tanda tangan getaran mesin frekuensi tinggi, dan disertifikasi untuk Zona 0 / Kelas I Div 1 lokasi berbahaya.Divaluasi menurut IEC 61508, MTL5531 mencapai kemampuan SIL 2 untuk sistem instrumen keamanan sederhana, cocok untuk pemantauan peralatan berputar kritis di pembangkit minyak & gas, petrokimia dan pembangkit listrik.Rumah rel DIN 16mm ramping memaksimalkan kepadatan kabinet untuk rak pemantauan getaran multipoint.
Rincian:
| Parameter Item |
Nilai lembar data resmi MTL5531 |
| Kode Model Lengkap |
MTL5531 |
| Merek & Produsen |
Instrumen MTL (Eaton Crouse-Hinds) |
| Konfigurasi Saluran |
Antarmuka transduser getaran saluran tunggal |
| Sensor Sisi Berbahaya yang Didukung |
Sensor getaran arus 2 kabel; probe arus eddy 3 kabel / akselerometer |
| 2-Wire Transducer Eksitasi Saat ini |
3.3 mA nominal, switch hardware dapat dipilih |
| Impedansi Masuk Berbahaya |
10 kΩ (terminal sinyal 2 & 3) |
| Jangkauan tegangan sinyal masukan yang dapat diterima |
-20 V minimal hingga -0,5 V maksimum |
| Keakuratan Transfer DC (+20 °C) |
< ± 50 mV |
| Keakuratan Transfer AC |
0 ′ 1 kHz: ± 1%
1 ‰ 10 kHz: -5% ~ +1%
1020 kHz: -10% ~ +1% |
| Bandwidth sinyal (-3dB khas) |
47 kHz |
| Penundaan Fase Maksimum |
< 14 μs |
| Koefisien suhu |
± 50 ppm/°C (10 ∼ 65 °C)
± 100 ppm/°C (-20 ∼ 10 °C) |
| Opsi Output Sisi Aman |
Lu output tegangan / Li output arus aktif |
| Resistensi beban output maksimum (Aktual) |
350 Ω |
| Jangkauan Operasi Tegangan Pasokan |
20 V DC ~ 35 V DC nominal 24 V DC |
| Konsumsi arus maksimum (24 V, beban 10mA) |
65 mA |
| Dissipasi Daya Internal Maksimal |
1.33 W |
| Peringkat Isolasi Galvanik |
Isolasi penuh 3-port, penghalang isolasi 253 V rms |
| Kategori Spesifikasi |
Data Teknis Rinci |
| Standar pemasangan |
EN 60715 Rel standar DIN 35 mm |
| Dimensi eksternal modul (W × H × D) |
Rumah kompak ramping 16 mm × 121 mm × 108 mm |
| Berat bersih satuan |
110 g (0,11 kg) |
| Bahan perumahan |
Polimer termoplastik kuning tahan api |
| Jenis Penghentian |
Terminal penjepit sekrup untuk kabel instrumen terlindung |
| Indikator daya |
LED hijau untuk status daya operasi |
| Suhu lingkungan operasi terus menerus |
-20 °C ~ +60 °C |
| Jangkauan suhu penyimpanan |
-40 °C ~ +80 °C |
| Sertifikasi Keamanan intrinsik |
ATEX Ex ia IIC T4 ◄ T6, IECEx, FM Kelas I Div 1 / Div 2 |
| Kompatibilitas Zona Berbahaya |
Zona 0, Zona 1, Zona 2; Kelompok gas A ̊D |
| Parameter Entitas Keamanan Intrinsik |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, kapasitansi internal yang tidak penting |
| Peringkat Keamanan Fungsional |
IEC 61508 dinilai, SIL 2 mampu (arsitektur sederhana, HFT=0) |
| Standar Kepatuhan Industri |
EN 61010-1, EN 61326-1 EMC industri, sesuai dengan RoHS |
| Kinerja kekebalan EMC |
Kriteria Operasi terus menerus di bawah gangguan elektromagnetik industri |
Merek
MTL (Measurement Technology Limited) adalah perusahaan Inggris yang berfokus pada keamanan otomatisasi industri dan teknologi tahan ledakan.,MTL adalah merek di bawah Eaton Corporation, dan berafiliasi dengan portofolio produk CrouseHinds Eaton, berfokus pada penyediaan solusi keamanan intrinsik untuk lingkungan industri berbahaya.
Sebagai perusahaan manajemen energi terkemuka di dunia, Eaton semakin memperkuat daya saingnya di bidang kontrol proses industri,peralatan tahan ledakan dan jaringan keamanan dengan memperoleh dan mengintegrasikan teknologi dan lini produk MTLGaris produk MTL (seperti gerbang keamanan, gerbang isolasi, pelindung lonjakan, dll.) sekarang telah menjadi komponen inti dari bidang otomatisasi industri Eaton.
Pengantar Perusahaan:
Pencapai OtomasiTerbatas memiliki lebih dari 10 tahun pengalaman di pasar Otomasi Industri, mengkhususkan diri dalam menjual kembali pabrik disegel Probe, Sensor, DCS, isolator penghalang, HMI, PLC, Adaptor,Konektor Profibus dan kabel dari merek seperti BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM dll. Jika Anda memiliki permintaan, jangan ragu untuk menghubungi kami.
Di bawah ini adalah merek TOP yang kami tangani dalam 14 tahun terakhir:
FAQ dari Pemenang
T: Apakah produk ini adalah unit OEM asli?
A: Barang-barang ini telah disertifikasi oleh Achievers Automation Limited sebagai Unit OEM asli yang diperoleh melalui saluran OEM atau pihak ketiga independen.
T: Bagaimana Anda akan mengatur pengiriman?
A: Kami dapat mengatur pengiriman berdasarkan permintaan Anda. Kami telah bekerja sama dengan forwarder yang dapat mengatur pengiriman melalui FedEx, DHL, TNT dengan harga yang baik.
T: Apa garansi barang?
A: Garansi satu tahun.
