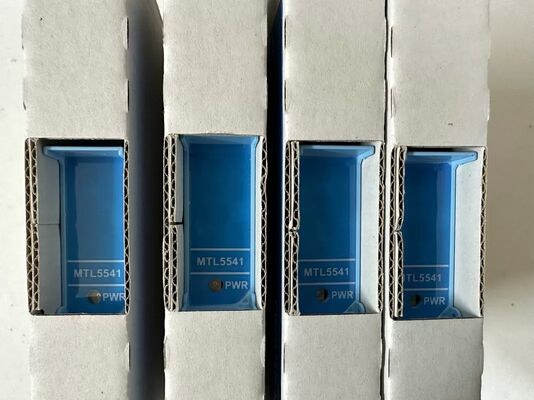

mtl5541 Benar-benar Aman 4 ′′ 20mA HART Galvanic Isolator
Deskripsi
Produsen:MTL
Produk No. : MTL5531
https://www.achievers-automation.comLebih Banyak Produk
Sumber Daya Komponen Industri yang Dapat Diandalkan untuk Perusahaan
Komponen otomatisasi industri ini disediakan untuk pengadaan perusahaan.Made-to-order dan pengiriman lanjut didukung, dengan harga yang dikutip per pertanyaan.
Untuk mengurangi risiko sumber, setiap pesanan ditangani secara individual dengan dukungan untuk konfirmasi model, klarifikasi kondisi, dan perkiraan waktu pengiriman sebelum pemesanan dilakukan.Ketentuan penawaran yang jelas dan komunikasi yang konsisten disediakan untuk membantu mitra mengelola harapan dan menyelesaikan transaksi dengan percaya diriVerifikasi atau klarifikasi tambahan tersedia bila diperlukan, mendukung pengadaan profesional dan kerja sama jangka panjang.

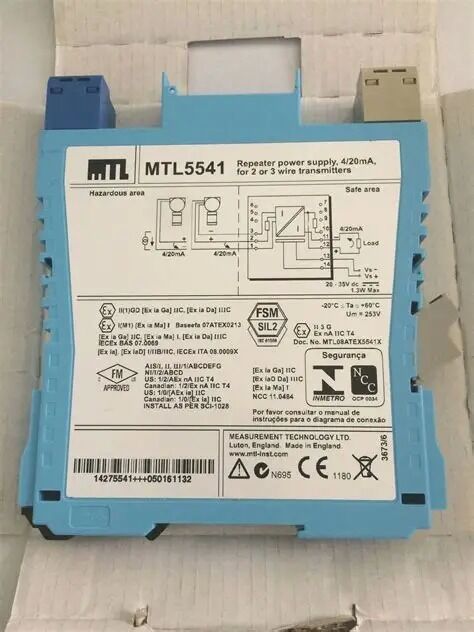

PeraturanMTL MTL5541adalah isolator galvanik kompak saluran tunggal dalam seri rel MTL5500 DIN, diproduksi oleh Eaton MTL Instruments.Ini daya dan mengulangi sinyal dari 2-kabel dan 3-kabel 420mA medan pemancar yang dipasang di zona berbahaya ledakan, memberikan output analog terisolasi ke DCS, PLC dan sistem rekaman sisi aman sambil mendukung komunikasi digital HART dua arah penuh untuk konfigurasi pemancar cerdas dan diagnostikEaton.
Unit ini menyediakan isolasi galvanis lengkap antara sirkuit medan berbahaya, sirkuit kontrol yang aman dan pasokan listrik 24V DC untuk menghilangkan kebisingan loop tanah dan kopling silang sementara.Hal ini menyediakan stabil 16.5V loop tegangan ke pemancar lapangan pada sinyal 20mA, dengan waktu respons 50μs ultra-cepat dan akurasi transfer tinggi.Bersertifikat penuh Ex ia keamanan intrinsik memungkinkan instalasi langsung di Zona 0 / Kelas I Div 1 lokasi berbahaya, dan dinilai menurut IEC 61508 untuk penyebaran sistem instrumen keamanan SIL 2.Rumah sempit 16mm yang ramping memungkinkan penumpuk kabinet kepadatan tinggi untuk rak pengukuran proses multi-loop di seluruh minyak & gas, fasilitas kimia, farmasi dan air limbah.
Rincian:
| Parameter Item |
Nilai standar lembar data resmi MTL5541 |
| Kode Model Lengkap |
MTL5541 (varian T / S tersedia) |
| Merek Produsen |
Instrumen MTL (Eaton Crouse-Hinds) |
| Jumlah saluran |
Saluran tunggal untuk pemancar kabel 2/3 |
| Jangkauan Masukan Sisi Berbahaya |
024 mA (420 mA nominal jendela pengukuran) |
| Tegangan pasokan pemancar @ 20mA |
16.5 V DC daya loop tetap |
| Sinyal Keluar Sisi Aman |
Berulang 024 mA (420 mA sinyal proses standar) |
| Resistensi beban sisi aman maksimum (MTL5541-T) |
0·450 Ω @ 20mA; 0·360 Ω @ 24mA |
| Beban Max Sink (MTL5541-S versi sink saat ini) |
600 Ω |
| Keakuratan transfer (20 °C lingkungan) |
Lebih baik dari ± 15 μA |
| Koefisien drift suhu |
< 0,8 μA / °C |
| Output Ripple Noise |
< 50 μA dari puncak ke puncak |
| Waktu tanggap sinyal |
Berada dalam 10% dari nilai akhir dalam 50 μs |
| Dukungan Komunikasi Digital |
Protokol HART dua arah (terminal 1 & 2) |
| Kompatibilitas Bandwidth HART |
Sinyal digital yang ditumpuk 500 Hz 10 kHz |
| Jangkauan Tegangan Operasi Pasokan |
20 V DC 35 V DC (nominal 24 V DC) |
| Konsumsi arus maksimum (24 V, sinyal 20mA) |
51 mA |
| Maksimal Pembagian Tenaga Internal |
0.7 W @ 24 V DC |
| Peringkat Isolasi Galvanik |
253 V rms / DC antara sirkuit berbahaya dan aman |
| Kategori Spesifikasi |
Data Teknis Rinci |
| Standar pemasangan |
EN 60715 Rel standar bagian T DIN 35 mm |
| Dimensi eksternal modul (W × H × D) |
Rumah kompak ramping 16 mm × 121 mm × 108 mm |
| Berat bersih satuan |
150 g |
| Bahan perumahan |
Polimer termoplastik kuning tahan api |
| Penghentian kabel |
Terminal penjepit sekrup, menerima hingga 2,5 mm2 kabel konduktor |
| Indikator Status |
Lampu status catu daya LED hijau |
| Suhu lingkungan operasi terus menerus |
-20 °C ~ +60 °C |
| Jangkauan suhu penyimpanan |
-40 °C ~ +80 °C |
| Sertifikasi Keamanan intrinsik |
ATEX Ex ia IIC T4 ◄ T6, IECEx, FM Kelas I Div 1 / Div 2 |
| Kompatibilitas Zona Berbahaya |
Zona 0, Zona 1, Zona 2; Kelompok gas IIA / IIB / IIC |
| Parameter Entitas Keamanan Intrinsik |
Vo=28 V, Io=93 mA, Po=651 mW, kapasitansi internal tidak dapat diabaikan |
| Peringkat Keamanan Fungsional |
IEC 61508 dinilai, arsitektur SIS sederhana yang mampu SIL 2 |
| Standar Kepatuhan Industri |
EN 61010-1 keamanan, EN 61326-1 kekebalan EMC, RoHS sesuai |
| Tegangan Uji Isolasi |
Resistensi dielektrik 1500 V rms antara sirkuit berbahaya/aman |
Merek
MTL (Measurement Technology Limited) adalah perusahaan Inggris yang berfokus pada keamanan otomatisasi industri dan teknologi tahan ledakan.,MTL adalah merek di bawah Eaton Corporation, dan berafiliasi dengan portofolio produk CrouseHinds Eaton, berfokus pada penyediaan solusi keamanan intrinsik untuk lingkungan industri berbahaya.
Sebagai perusahaan manajemen energi terkemuka di dunia, Eaton semakin memperkuat daya saingnya di bidang kontrol proses industri,peralatan tahan ledakan dan jaringan keamanan dengan memperoleh dan mengintegrasikan teknologi dan lini produk MTLGaris produk MTL (seperti gerbang keamanan, gerbang isolasi, pelindung lonjakan, dll.) sekarang telah menjadi komponen inti dari bidang otomatisasi industri Eaton.
Pengantar Perusahaan:
Pencapai OtomasiTerbatas memiliki lebih dari 10 tahun pengalaman di pasar Otomasi Industri, mengkhususkan diri dalam menjual kembali pabrik disegel Probe, Sensor, DCS, isolator penghalang, HMI, PLC, Adaptor,Konektor Profibus dan kabel dari merek seperti BENTLY NEVADA,E+H,MTL, AB, ,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM dll. Jika Anda memiliki permintaan, jangan ragu untuk menghubungi kami.
Di bawah ini adalah merek TOP yang kami tangani dalam 14 tahun terakhir:
FAQ dari Pemenang
T: Apakah produk ini adalah unit OEM asli?
A: Barang-barang ini telah disertifikasi oleh Achievers Automation Limited sebagai Unit OEM asli yang diperoleh melalui saluran OEM atau pihak ketiga independen.
T: Bagaimana Anda akan mengatur pengiriman?
A: Kami dapat mengatur pengiriman berdasarkan permintaan Anda. Kami telah bekerja sama dengan forwarder yang dapat mengatur pengiriman melalui FedEx, DHL, TNT dengan harga yang baik.
T: Apa garansi barang?
A: Garansi satu tahun.
