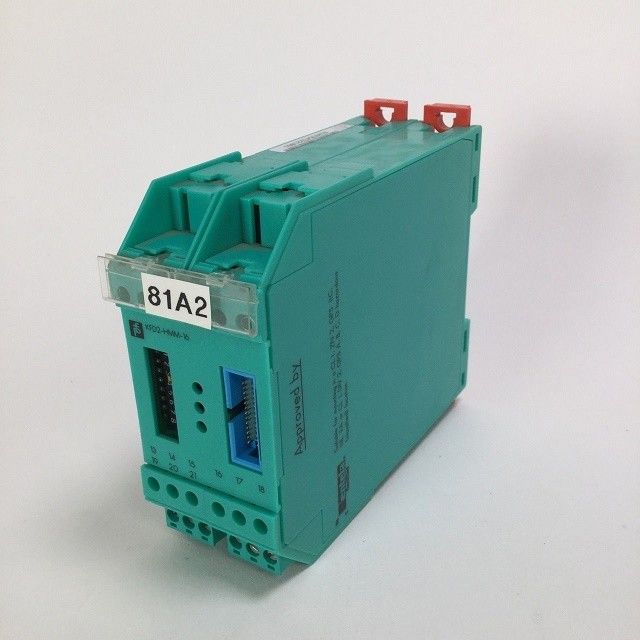

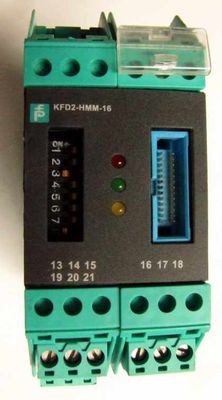

HART Multiplexer Master Pepperl FUCHS Kfd2 Hmm 16

Rincian produk:
Produsen: Pepperl+Fuchs
Nomor produk : KFD2-HMM-16
Jenis produk: HART Multiplexer Master

Fitur:

• 16 saluran
• Sumber DC 24 V (Power Rail)
• Masukan perangkat lapangan HART (revisi 5 sampai 7)
• Hingga 15 unit budak KFD0-HMS-16 dapat terhubung
• Hingga SIL 3 sesuai dengan IEC/EN 61508

Fungsi

HART Multiplexer Master ini mengoperasikan hingga 256 instrumen lapangan analog.Jika lebih dari 16 instrumen lapangan diperlukan, hingga 15 tambahan HART Multiplexer Slave KFD0-HMS-16 dapat dihubungkan.

Unit budak dihubungkan ke master dengan kabel datar 14 pin. Konektor untuk kabel pita ditemukan di sisi rumah yang sama dengan konektor untuk antarmuka dan catu daya.

Sinyal analog dihubungkan secara terpisah ke papan terminasi melalui kabel datar 26 pin untuk setiap unit.Sisanya 10 petunjuk dikirim ke tanah.

Unit ini dirancang dengan terminal yang dapat dilepas dan dapat dihubungkan ke Power Rail.

Data teknis

1. Deskripsi Produk

HART Multiplexer Master

2. Parameter yang berhubungan dengan keselamatan fungsional

Tingkat Integritas Keamanan (SIL): SIL 3

3. Pasokan

Koneksi: terminal 17+, 18-

Tegangan nominal: 20... 32 V DC khas pada 100 mA

Konsumsi daya: maksimal 3 W

4. Saluran sinyal HART (tidak aman secara intrinsik)

Kesesuaian: Masukan perangkat lapangan HART (revisi 5 sampai 7)

Koneksi: Kabel datar 26 pin untuk koneksi analog

Kabel datar 14 pin untuk koneksi master-slave antara KFD2-HMM-16 dan KFD0-HMS-16

arus kebocoran: < 3 μA pada -20... 85 °C (-4... 185 °F)

Resistor penghentian: standar eksternal 230... 500 Ω (sampai 1000 Ω mungkin)

Tegangan keluar: ≥ 400 mV_ss(dengan resistensi terminator yang ditentukan di atas)

Resistensi output: 100 Ω atau lebih kecil, kopling kapasitif

Impedansi masukan: Menurut spesifikasi HART

Kisaran tegangan masukan: 0.08... 4 V_ss; tipe ± 5,2 V sebagai referensi lokal

5. Antarmuka

Tingkat transfer: 9600, 19200, atau 38400 Bit/s (dapat dipilih dengan switch DIL (2 dan 3) oleh pengguna)

Jenis: RS-485, multi-drop 2 kabel

Pilihan alamat: Salah satu dari 31 alamat yang mungkin dipilih per switch DIL (4... 8)

6. Indikator/pengaturan

Elemen kontrol: Saklar DIP

Konfigurasi: melalui saklar DIP

Pelabelan: ruang untuk label di bagian depan

7. Kesesuaian

Tingkat perlindungan: IEC 60529:2001

8Kondisi lingkungan

Suhu lingkungan: -20... 60 °C (-4... 140 °F)

9Spesifikasi mekanik

Tingkat perlindungan: IP20

Koneksi: terminal sekrup

Massa: sekitar 250 g

Dimensi: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 inci) (W x H x D), tipe rumah C1

Ketinggian: 107 mm

Lebar: 40 mm

Kedalaman: 115 mm

Pemasangan: pada rel pemasangan 35 mm DIN sesuai dengan EN 60715:2001
