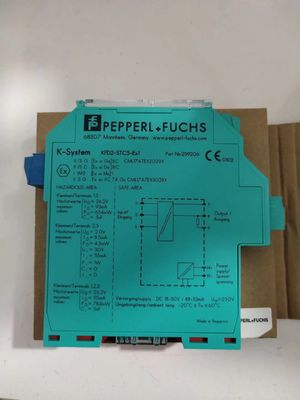

1Spesifikasi umum
Jenis sinyal: Masukan analog
2. Parameter yang berhubungan dengan keselamatan fungsional
Tingkat Integritas Keamanan (SIL): SIL 2
3. Pasokan
Koneksi: Power Rail atau terminal 14+, 15-
Tegangan nominal: 18... 30 V DC
Ripple: dalam toleransi pasokan
Penghambatan daya: ≤ 1 W pada beban maksimum
Konsumsi daya: ≤ 1,6 W pada beban maksimum
4. Masukan
Sisi koneksi: sisi lapangan
Koneksi: terminal 1+, 2-, 3
Sinyal masukan: 4... 20 mA
Tegangan sirkuit terbuka/arus sirkuit pendek: terminal 1+, 3: 23 V / 25 mA
Resistensi masukan: maksimum 265 Ω terminal 2-, 3, maksimum 330 Ω terminal 1+, 3
Tegangan yang tersedia: ≥ 16 V pada 20 mA; ≥ 20 V pada 4 mA, terminal 1+, 3
5. Output
Sisi koneksi: sisi kontrol
Koneksi: terminal 7+, 8-, 9- (sink)
terminal 7-, 8+, 9+ (sumber)
Lihat informasi tambahan
Beban: 0... 800 Ω
Sinyal keluar: 4... 20 mA (overload > 25 mA)
Ripple: maksimal 50 μA rms
Suplai eksternal (loop): 2... 30 V DC
Jika tegangan eksternal > 19 V, beban ≥ ((V - 19) / 0,02) Ω diperlukan.
Resistor internal 250 Ω di terminal 9 dapat digunakan sebagai beban.
6. Karakteristik transfer
Penyimpangan: pada 20 °C (68 °F), 4... 20 mA
≤ 10 μA termasuk kalibrasi, linearitas, histeresis, beban dan fluktuasi tegangan pasokan
Pengaruh suhu lingkungan: ≤ 0,25 μA/K
Rentang frekuensi: sisi medan ke sisi kontrol: bandwidth dengan sinyal 0,5 Vpp 0... 7,5 kHz (-3 dB)
sisi kontrol ke sisi medan: lebar pita dengan sinyal 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Waktu penyelesaian: 200 μs
Waktu naik/turun: 100 μs
7. Isolasi galvanik
Output/sumber daya: isolasi fungsional, tegangan isolasi nominal 50 V AC
8. Indikator/pengaturan
Elemen tampilan: LED
Pelabelan: ruang untuk label di bagian depan
9. Kesesuaian
Kompatibilitas elektromagnetik: NE 21:2012
EN 61326-3-2:2008
Tingkat perlindungan: IEC 60529:2001
Perlindungan terhadap kejutan listrik: UL 61010-1:2012
10Kondisi lingkungan
Suhu lingkungan: -20... 70 °C (-4... 158 °F)
11Spesifikasi mekanik
Tingkat perlindungan: IP20
Koneksi: terminal sekrup
Massa: sekitar 150 g
Dimensi: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inci) (W x H x D), jenis perumahan B2
Ketinggian: 124 mm
Lebar: 20 mm
Kedalaman: 115 mm
Pemasangan: pada rel pemasangan 35 mm DIN sesuai dengan EN 60715:2001
