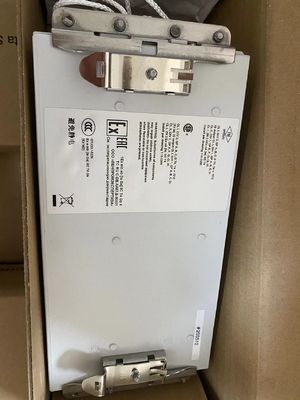

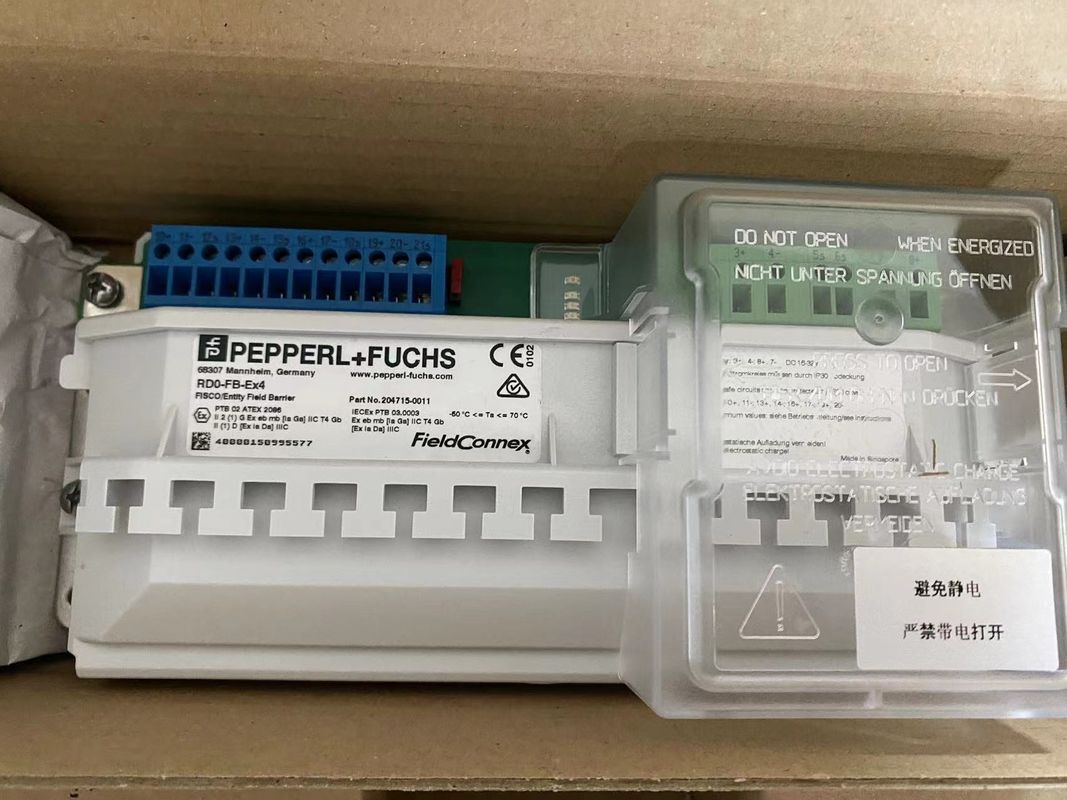

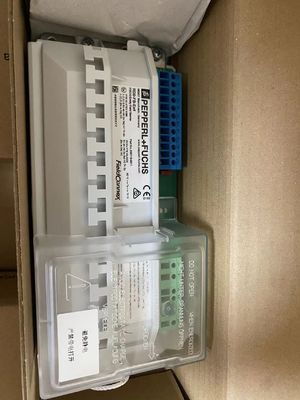

Rincian produk:
Produsen: Pepperl+Fuchs
Nomor produk : RD0-FB-Ex4.
Jenis produk: FieldBarrier
Fitur:
- 4 output Ex ia IIC
- FieldBarrier di Zona 1/Div. 2
- Instrumen di Zona 0...1/Div. 1
- Batas arus sirkuit pendek per output
- Untuk Yayasan Fieldbus H1 dan PROFIBUS PA
- Lampu LED Daya, Komunikasi, dan Kesalahan
- Mendukung FISCO dan Entitas
- Pengikat kabel terintegrasi
- Mendukung semua metode grounding
Fungsi
FieldBarrier, sebuah kopling perangkat untuk pemasangan rel DIN, menghubungkan 4 instrumen dengan keamanan intrinsik (Ex ia/Ex ib) dan pembatasan arus sirkuit pendek di setiap output.Hal ini memastikan operasi yang tepat dari segmen selama kesalahan atau kerja panas di dorongan.
Daya tinggi pada batang memungkinkan panjang kabel maksimum dan jumlah perangkat di area berbahaya.
Terminal output dengan pilihan terminal sekrup tetap atau plug-in menghubungkan 1 perangkat masing-masing. LED menyederhanakan pemecahan masalah dan membantu mengurangi waktu perbaikan.Setiap konsep grounding dan shielding adalah mungkin berdasarkan FieldConnex®larutan kandang.
Data teknis
1Spesifikasi umum
Desain / Pemasangan: Pemasangan lemari
2. Koneksi bus lapangan
Kabel utama (Trum)
Koneksi: input (trunk IN): terminal 3+, 4-, 5s
Keluar (Trank OUT): terminal 7-, 8+, 6s
Tegangan nominal: 32... 16 V DC
Listrik nominal: 31 mA... 26 mA (tanpa beban)
77 mA... 115 mA (pada beban 20 mA per input)
120 mA... 209 mA (pada beban 40 mA per input)
135 mA... 241 mA (putaran pendek pada semua output)
Penurunan tegangan: Trunk IN ke trunk OUT maksimal 100 mV.
Jumlah kopling: maksimal 4 per segmen
Output
Jumlah perangkat per output: 1
Koneksi: output 1: terminal 10+, 11-, 12S perisai;
output 2: terminal 13+, 14-, 15S perisai;
output 3: terminal 16+, 17-, perisai 18S;
output 4: terminal 19+, 20-, 21S perisai
Tegangan nominal: 10... 13 V
Listrik nominal: maksimal 43 mA
Listrik sirkuit pendek: 50 mA
3. Indikator/alat operasi
Tegangan LED Fieldbus: hijau: on, bus voltage yang ada
Keluar status LED: berkedip merah: sirkuit pendek
4Isolasi galvanik
Kabel utama/keluar: isolasi tidak terpengaruh oleh interferensi menurut EN 50020, nilai puncak tegangan 375 V
5. Kesesuaian dengan Directive
Kompatibilitas elektromagnetik
Peraturan Menteri Keuangan EN 61326-1:2013
6. Kesesuaian standar
Kompatibilitas elektromagnetik: NE 21:2006
Tingkat perlindungan: IEC/EN 60529
Standar Fieldbus: IEC 61158-2
Kondisi iklim: DIN IEC 721
Ketahanan korosi: sesuai dengan ISA-S71.04-1985, tingkat keparahan G3
7Kondisi lingkungan
Suhu lingkungan: -50... 70 °C (-58... 158 °F)
Suhu penyimpanan: -40... 85 °C (-40... 185 °F)
8Spesifikasi mekanik
Jenis koneksi tetap: terminal, terminal plug-in
Bagian tengahnya: hingga 2,5 mm2
Perumahan: lihat gambar 1
Bahan rumah: Polikarbonat
R... DIN rumah rel: PA 6.6
Tingkat perlindungan: IP20
Massa: 1050 g
Pemasangan: pemasangan pada rel DIN di kabinet
9. Data untuk aplikasi dalam kaitannya dengan daerah berbahaya
Sertifikat pemeriksaan tipe EU: PTB 02 ATEX 2086
Kabel utama (Trum)
Tegangan aman maksimum Um 253 V AC
Output
Daya: 975 mW
Tegangan: 15.75 V
Saat ini: 248 mA
