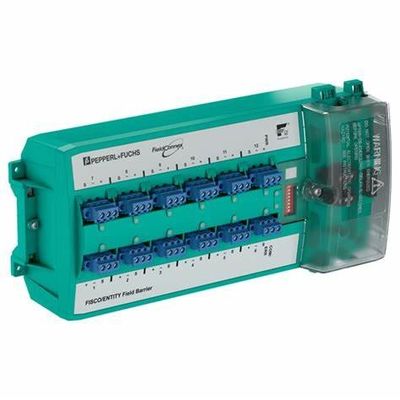

| Spesifikasi umum |
| Desain / Pemasangan |
Pemasangan lemari |
| Instalasi di daerah berbahaya |
Zona 1 / Div. 2 |
| Koneksi bus lapangan |
| Penghambatan daya |
Lihat Tabel 1 |
| Kabel utama (Trum) |
|
| |
Tegangan nominal |
16... 32 V DC,
Min. 15 V dalam kasus berwarna cokelat |
| |
Listrik nominal |
Trunk IN ke trunk OUT max. 2 A lihat tabel 1 |
| |
Opsi grounding kabel |
Kapasitas melalui 5,7 nF
Langsung |
| |
Penurunan tegangan |
Trunk IN ke trunk OUT maksimal 100 mV. |
| |
Jumlah kopling |
maksimal 3 per segmen |
| |
Perlindungan polaritas terbalik |
Dibangun |
| Output |
|
| |
Jumlah output |
8, 10 atau 12 |
| |
Jumlah perangkat per output |
1 |
| |
Panjang kabel |
120 m |
| |
Tegangan nominal |
10... 14 V |
| |
Listrik nominal |
maksimal 43 mA pada satu dorongan,
maksimum 320 mA arus total pada semua tongkat |
| |
Arus sirkuit pendek |
53 mA, 1 mA dalam keadaan cadangan |
| |
Opsi grounding kabel |
Kapasitas melalui 4,4 nF |
| Perlindungan tegangan tinggi |
Perlindungan overvoltage bagasi jika tegangan melebihi tipe 39 V, maksimum 41 V |
| Fitur Diagnostik dan Perlindungan |
| Isolasi Kesalahan |
Pembatasan arus sirkuit pendek pada spurs
Perlindungan bouncing di spurs
Sinyal menghambat pada spurs |
| Diagnosis Lapisan Fisik |
Tingkat sinyal di tongkat
Jitter sinyal di spurs
Tingkat kebisingan di tongkat |
| Indikator/alat pengoperasian |
| Pergantian |
S1 ON: alarm diagnostik diaktifkan
S2 ON: peringatan diagnostik diaktifkan
S3-S8: tidak digunakan |
| LED PWR |
hijau: Tegangan bus lapangan > 16 V |
| LED COM/ERR |
berkedip kuning: komunikasi bus lapangan dan status lapisan fisik,
merah: kesalahan perangkat keras |
| LED SPURS |
merah: 2 Hz berkedip dalam kondisi sirkuit pendek |
| Isolasi galvanik |
| Kawat utama/keluar |
isolasi tidak terpengaruh oleh interferensi menurut EN 60079-11, nilai puncak tegangan 375 V |
| Output/Output |
Tidak Terisolasi |
| Kesesuaian dengan Directive |
| Kompatibilitas elektromagnetik |
|
| |
Peraturan Menteri Keuangan |
EN 61326-1:2013 |
| Kesesuaian standar |
| Kompatibilitas elektromagnetik |
NE 21:2011 |
| Tingkat perlindungan |
IEC/EN 60529 |
| Standar Fieldbus |
IEC 61158-2 |
| Kondisi iklim |
IEC 60721 |
| Ketahanan kejut |
EN 60068-2-27 |
| Resistensi getaran |
EN 60068-2-6 |
| Kondisi lingkungan |
| Suhu lingkungan |
-40... 70 °C (-40... 158 °F) |
| Suhu penyimpanan |
-40... 85 °C (-40... 185 °F) |
| Kelembaban relatif |
< 95% non-kondensasi |
| Ketahanan kejut |
15 g 11 ms |
| Resistensi getaran |
1 g, 10... 150 Hz |
| Ketahanan korosi |
sesuai dengan ISA-S71.04-1985, tingkat keparahan G3 |
| Spesifikasi mekanik |
| Jenis koneksi |
terminal sekrup, pluggable atau terminal pegas, pluggable |
| Bagian tengah |
Lihat Tabel 2 |
| Bahan rumah |
Polikarbonat |
| Tingkat perlindungan |
IP20 |
| Massa |
2100 g |
| Dimensi |
Lihat dimensi |
| Pemasangan |
Pemasangan rel DIN |
| Data untuk aplikasi dalam hubungannya dengan daerah berbahaya |
| Sertifikat pemeriksaan tipe UE |
BVS 13 ATEX E 121 X |
| |
Penandaan |
 II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| Kabel utama (Trum) |
|
| |
Tegangan aman maksimum Um |
253 V AC |
| Output |
sesuai dengan FISCO dan Entitas |
| |
Kekuatan |
1.063 W |
| |
Tegangan |
17.1 V |
| |
Saat ini |
248.55 mA |
| |
Induktansi |
kelompok gas IIC 470 μH,
gas kelompok IIB 2 mH |
| |
Kapasitas |
kelompok gas IIC 367 nF,
kelompok gas IIB 2,15 μF |
| Kesesuaian dengan Directive |
|
| |
Peraturan Menteri Keuangan |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015 |
| Persetujuan internasional |
| Persetujuan CSA |
CSA 14.70004139 |
| |
Gambar kontrol |
116-0400 |
| |
Disetujui untuk |
Kelas I, Divisi 2, Kelompok A, B, C, D T4
Kelas I, Zona 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Kelas I, Zona 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Peralatan terkait untuk Kelas I, Divisi 1, Kelompok A, B, C, D
Peralatan terkait untuk kelas II, divisi 1, kelompok E, F, G
Peralatan terkait untuk Kelas III, Divisi 1 |
| IECEx persetujuan |
IECEx BVS 13.0119X |
| |
Disetujui untuk |
Eks eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] I |
| Sertifikat dan persetujuan |
| Yayasan Fieldbus |
FF-846 |
